Parts Breakdown |
Pro-MP Diesel
Figure 1 | Autocycle Valve ORB
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10028 | 2 Spool Autocycle ORB Ports | 1 |
| 2 | 815-254 | #16 JIC M to #12 ORB M 90 | 1 |
| 3 | 815-244 | #12 JIC M to #12 ORB M 90 | 3 |
| 4 | 813-210 | #6 JIC M to #4 NPT M 90 | 1 |
| 5 | 815-244-D2 | #12 JIC M to #12 ORB M 90 Drilled Left | 1 |
| 6 | HH5/16x2.25 | 5/16"x18 2.26 Bolt | 3 |
| 7 | W5/16 | W5/16 | 6 |
| 8 | LW5/16 | 5/16" Spring Washer | 3 |
| 9 | N5/16 | N5/16 | 3 |

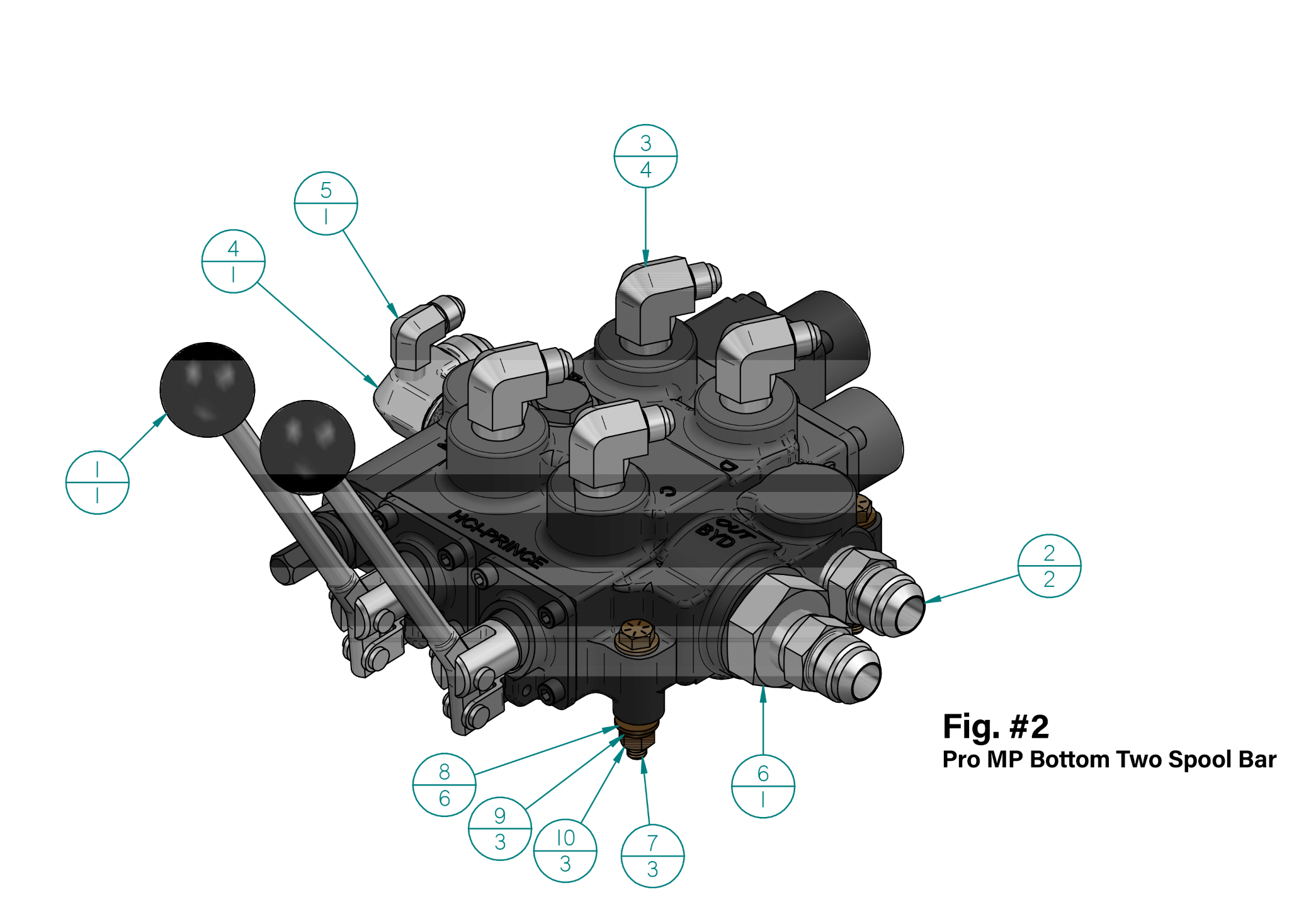

Figure 2 | Bottom Two Spool Bar
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10002 | 2 Spool Float Valve | 1 |
| 2 | 813-144 | #12 JIC M to #12 NPT M | 2 |
| 3 | 813-212 | #6 JIC M to #8 M NPT 90 | 4 |
| 4 | 813-244-D | #12 JIC M to #12 NPT M 90 Drilled | 1 |
| 5 | 813-210 | #6 JIC M to #4 NPT M 90 | 1 |
| 6 | 800-041 | Power Beyond Plug Kit NPT | 1 |
| 7 | HH5/16x2.25 | 5/16"x18 2.25 Bolt | 3 |
| 8 | W5/16 | W5/16 | 6 |
| 9 | LW5/16 | 5/16" Spring Washer | 3 |
| 10 | N5/16 | N5/16 | 3 |

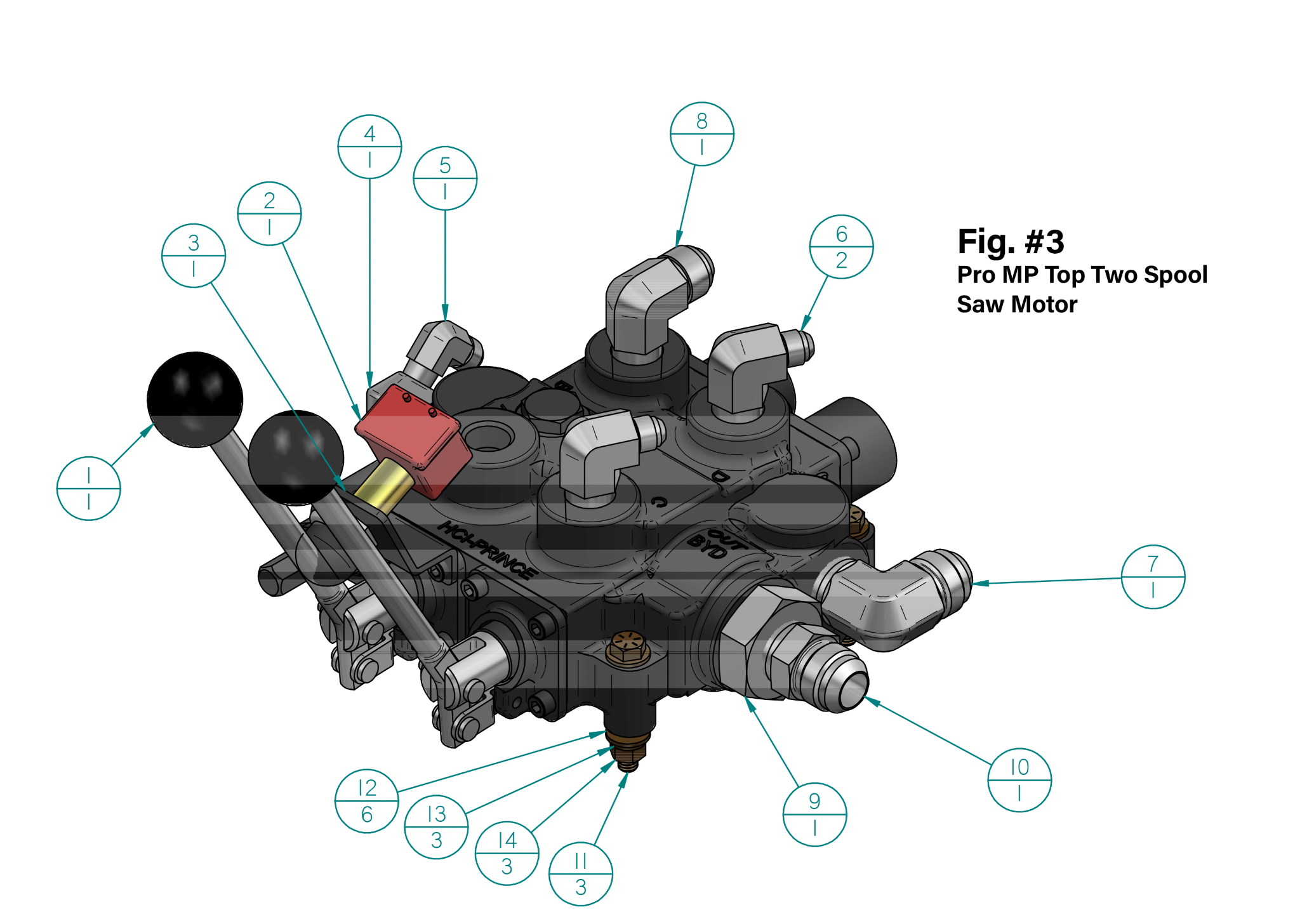

Figure 3 | Top Two Spool Saw Motor
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10025 | 2 Spool Prince RD522CCAA5A4B1 | 1 |
| 2 | 60000-10038 | Bar Oil Switch | 1 |
| 3 | 9000-0003 | Pro Saw Switch Mount | 1 |
| 4 | 813-244-D | #12 JIC M to #12 NPT M 90 Drilled | 1 |
| 5 | 813-210 | #6 JIC M to #4 NPT M 90 | 1 |
| 6 | 813-212 | #6 JIC M to #8 M NPT 90 | 2 |
| 7 | 813-244 | #12 JIC M to #12 NPT M 90 | 1 |
| 8 | 813-232 | #10 JIC M to #8 NPT M 90 | 2 |
| 9 | 800-041 | Power Beyond Plug Kit NPT | 1 |
| 10 | 813-144 | #12 JIC M to #12 NPT M | 1 |
| 11 | HH5/16x2.25 | 5/16"x18 2.25 Bolt | 3 |
| 12 | W5/16 | W5/16 | 6 |
| 13 | LW5/16 | 5/16" Spring Washer | 3 |
| 14 | N5/16 | N5/16 | 3 |

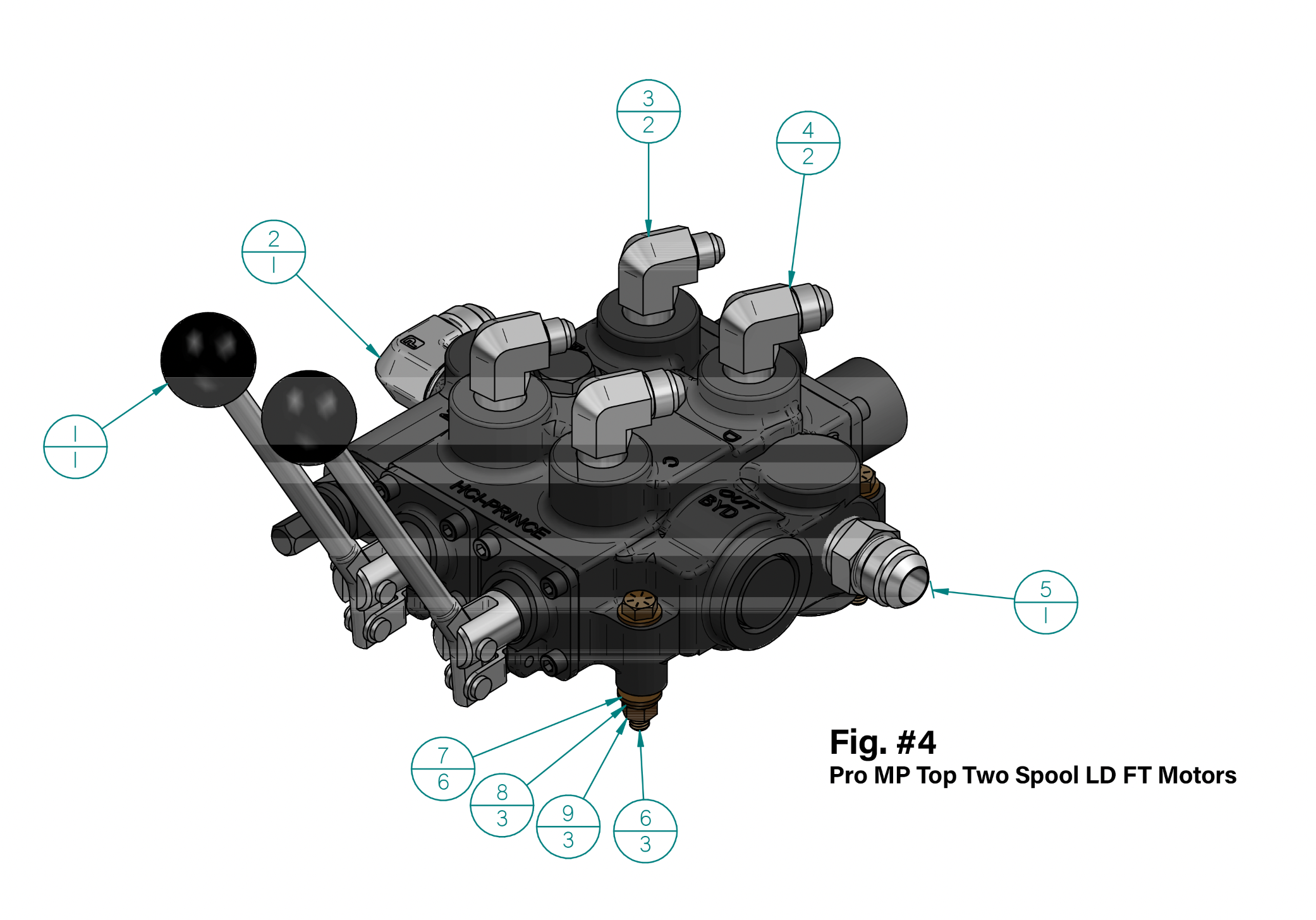

Figure 4 | Top Two Spool LD FT Motors
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10025 | 2 Spool Prince RD522CCAA5A4B1 | 1 |
| 2 | 813-244 | #12 JIC M to #12 NPT M 90 | 1 |
| 3 | 813-212 | #6 JIC M to #8 M NPT 90 | 2 |
| 4 | 813-222 | #8 JIC M to #8 NPT M 90 | 2 |
| 5 | 813-144 | #12 JIC M to #12 NPT M | 1 |
| 6 | HH5/16x2.25 | 5/16"x18 2.25 Bolt | 3 |
| 7 | W5/16 | W5/16 | 6 |
| 8 | LW5/16 | 5/16" Spring Washer | 3 |
| 9 | N5/16 | N5/16 | 3 |

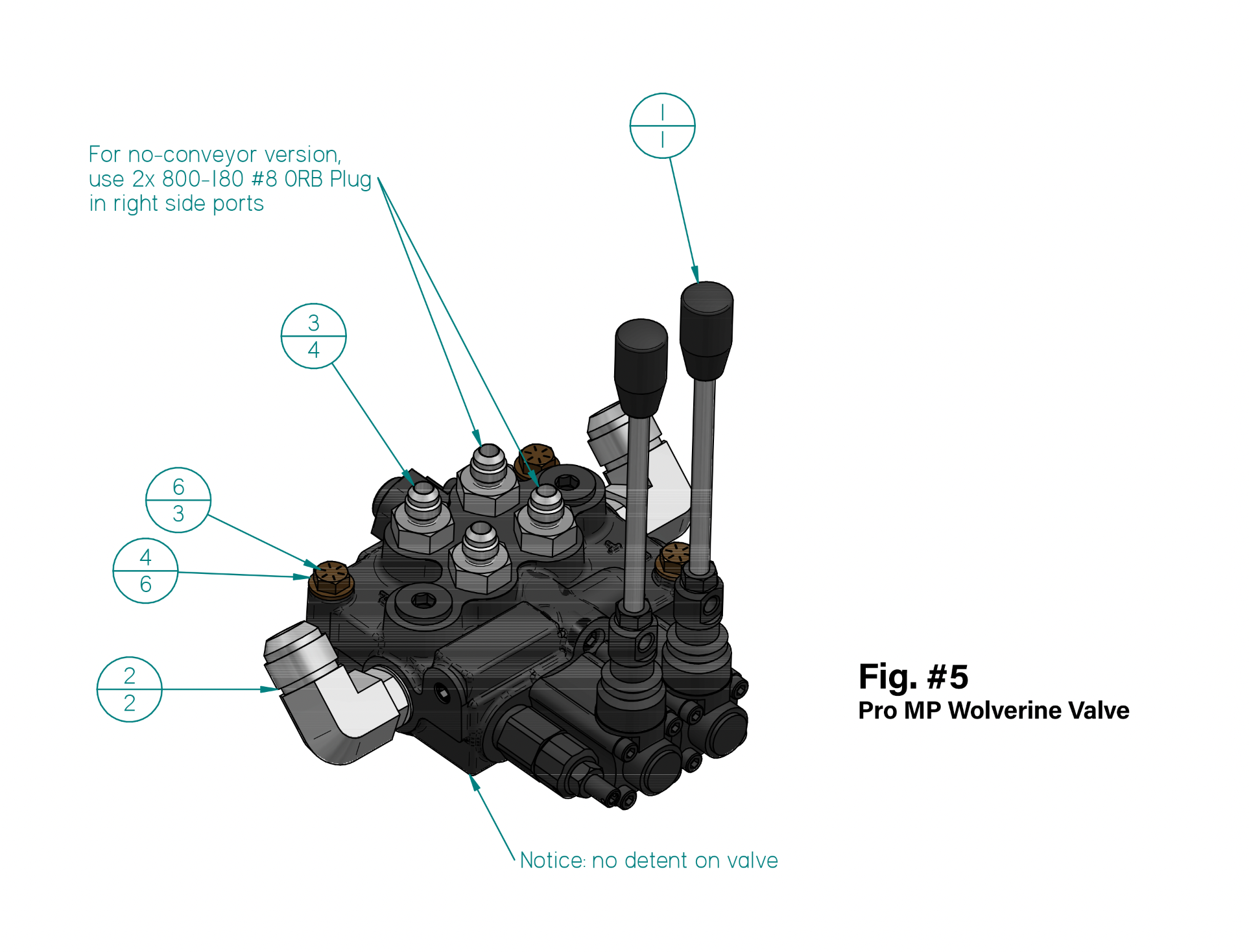

Figure 5 | Wolverine Valve
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10004 | MB 2 Spool Valve | 1 |
| 2 | 815-242 | #12 JIC M to #8 ORB M 90 | 2 |
| 3 | 815-112 | #6 JIC M to #8 ORB M | 4 |
| 4 | W5/16 | W5/16 | 6 |
| 5 | N5/16 | N5/16 | 3 |
| 6 | HH5/16x2.5 | HH5/16x2.5 | 3 |

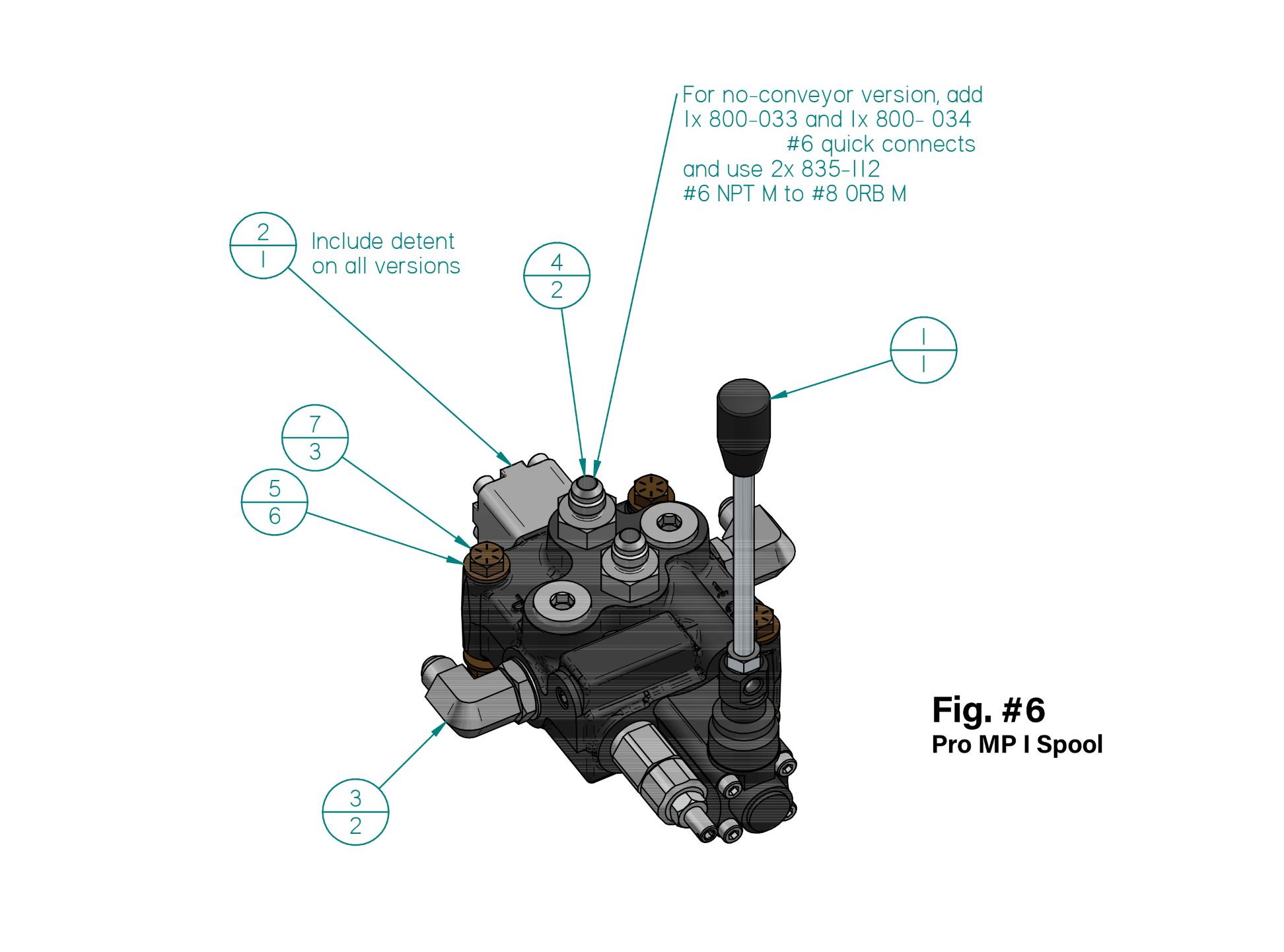

Figure 6 | MP 1 Spool
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 251-478 | 1 Spool Valve MB11B5C1 | 1 |
| 2 | 903-000 | 3 Position Detent | 1 |
| 3 | 815-212 | #6 JIC M to #8 ORB M 90 | 2 |
| 4 | 815-112 | #6 JIC M to #8 ORB M | 2 |
| 5 | W5/16 | W5/16 | 6 |
| 6 | N5/16 | N5/16 | 3 |
| 7 | HH5/16x2.5 | HH5/16x2.5 | 3 |

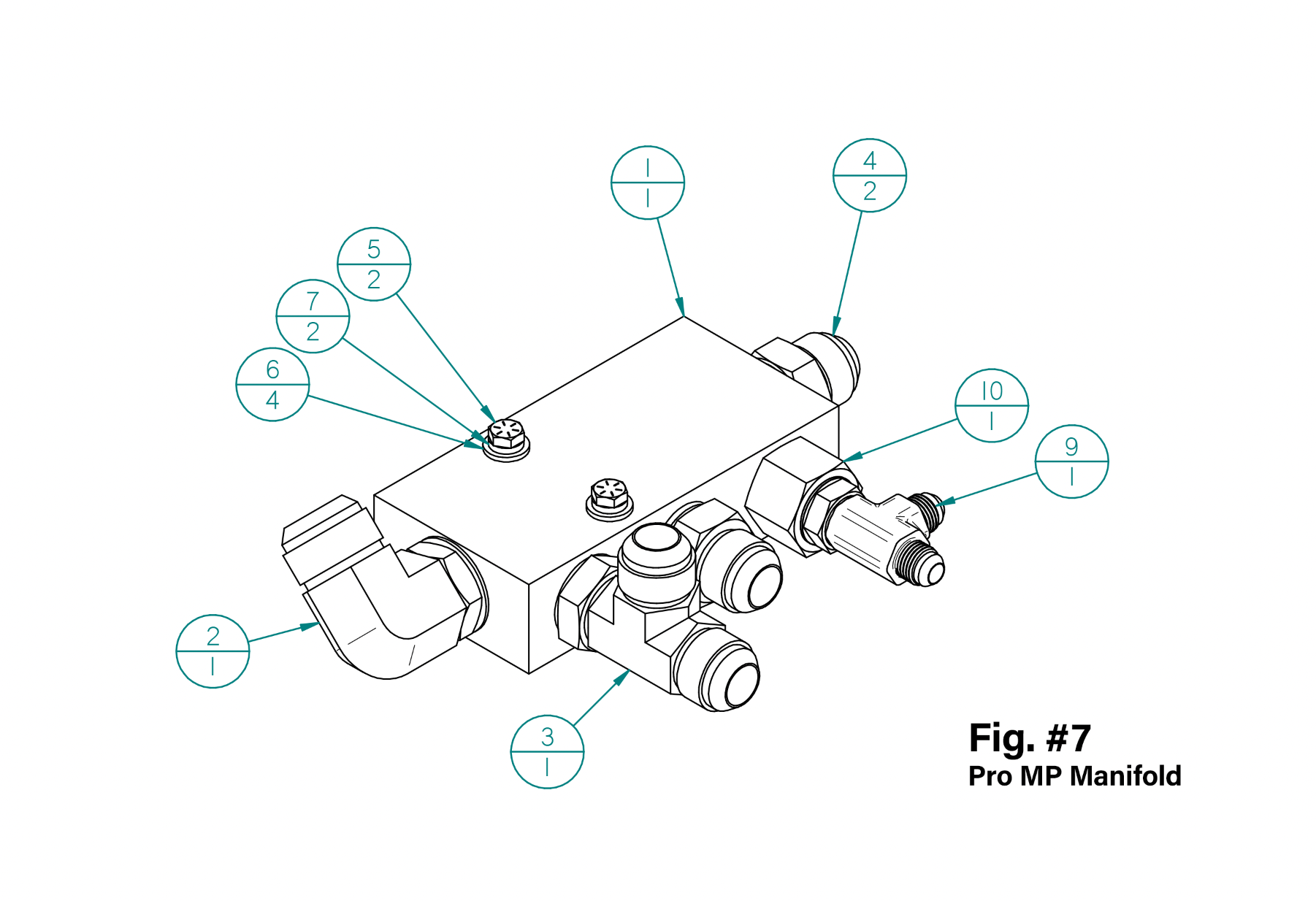

Figure 7 | MP Manifold
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 902-000 | Pro HD Manifold | 1 |
| 2 | 815-254 | #16 JIC M to #12 ORB M 90 | 1 |
| 3 | 800-007 | #12 Tee ORBxJICxJIC F5716 | 1 |
| 4 | 815-144 | #12 JIC M to #12 ORB M | 2 |
| 5 | HH1/4x2.5 | .25x20 2.5 Bolt | 2 |
| 6 | W1/4 | W1/4 | 4 |
| 7 | LW1/4 | 1/4" Lock Washer | 2 |
| 8 | N1/4 | .25" Nut | 2 |
| 9 | 800-117 | #6 JIC M #6 JIC M #8 ORB M Tee | 1 |
| 10 | 856-142 | #12 ORB M to #8 ORB F | 1 |

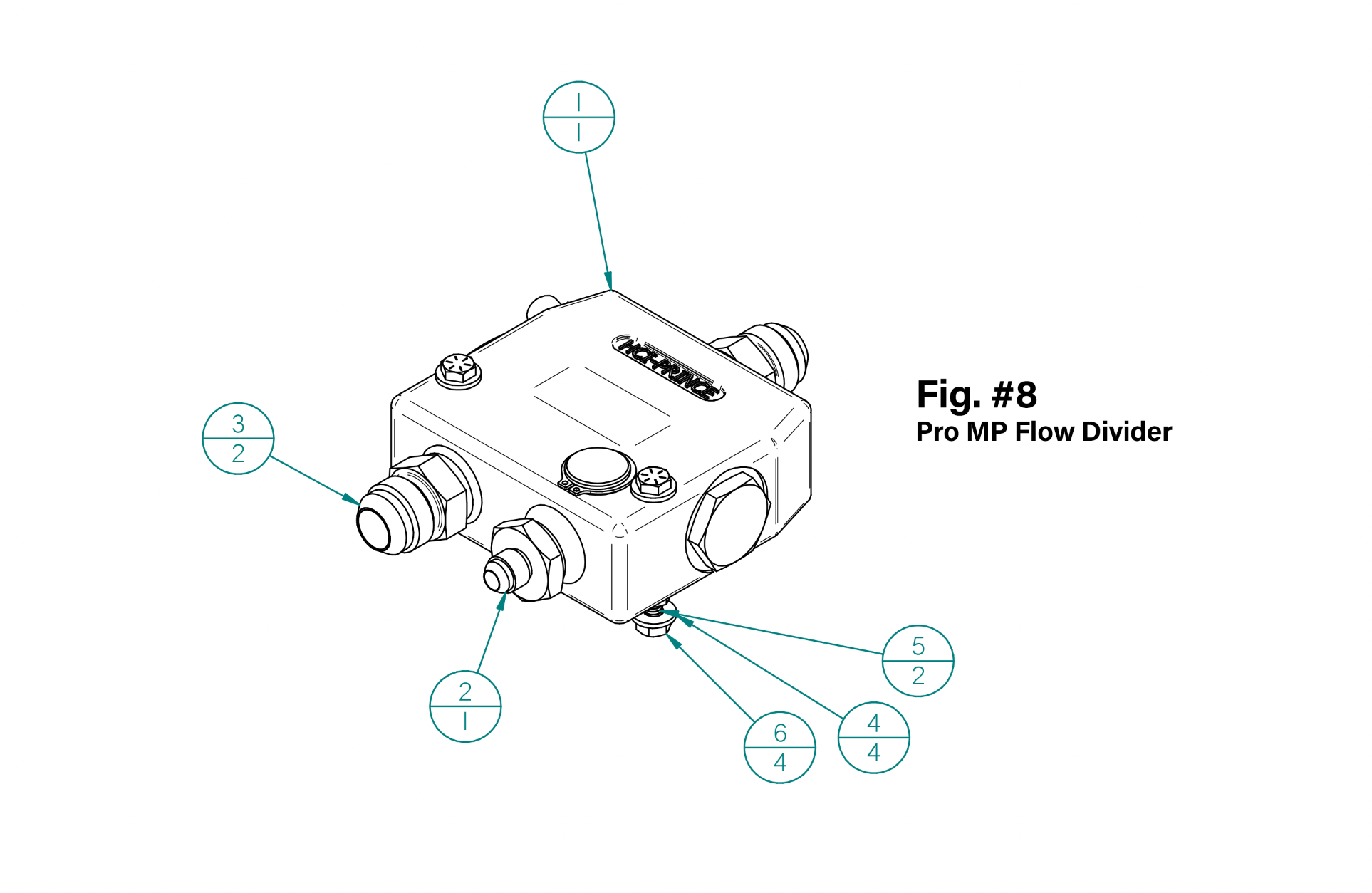

Figure 8 | Flow Divider
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10015 | RD 575 | 1 |
| 2 | 813-114 | #6 JIC to #12 NPT M | 1 |
| 3 | 813-144 | #12 JIC M to #12 NPT M | 2 |
| 4 | W1/4 | W1/4 | 4 |
| 5 | HH1/4x2.5 | .25x20 2.5 Bolt | 2 |
| 6 | N1/4 | .25" Nut | 4 |

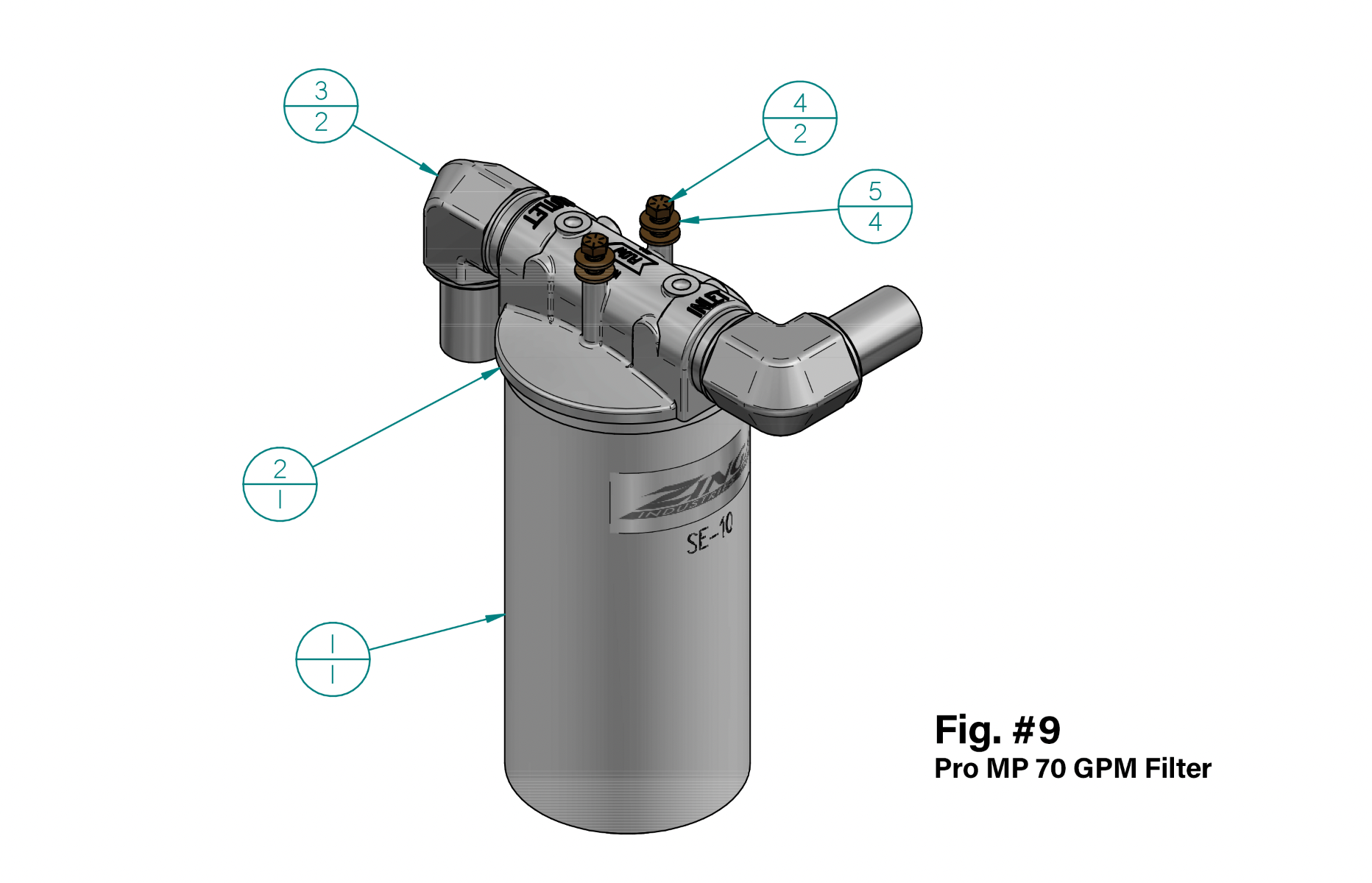

Figure 9 | 70 GPM Filter
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 20000-20029 | 70 GPM Filter | 1 |
| 2 | 20000-20019 | 70 GPM Filter Head | 1 |
| 3 | 873-266 | #20 NPT M to #20 Barb | 2 |
| 4 | HH5/16x1 | HH5/16x1 | 2 |
| 5 | W3/8 | W3/8 | 4 |

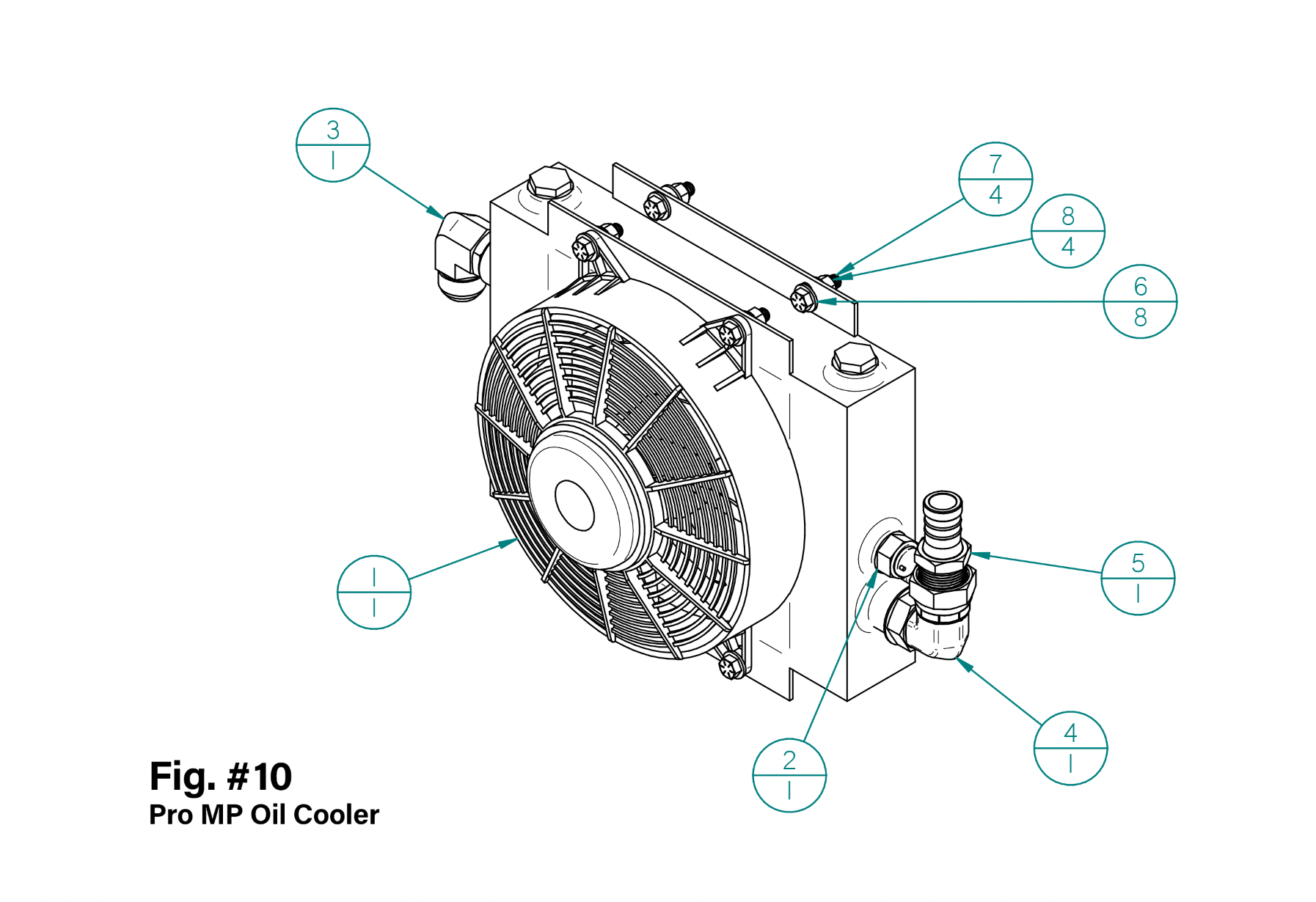

Figure 10 | Oil Cooler
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 20000-30002 | Oil Cooler | 1 |
| 2 | 60000-10037 | Cooler Temp Switch | 1 |
| 3 | 815-254 | #16 JIC M to #12 ORB M 90 | 1 |
| 4 | 854-245 | #12 ORB M to #16 NPT F | 1 |
| 5 | 873-165 | #20 Hose Barb to #16 NPT M | 1 |
| 6 | W3/8 | W3/8 | 8 |
| 7 | HH3/8x1.25 | HH3/8x1.25 | 4 |
| 8 | NN3/8 | NN3/8 | 4 |

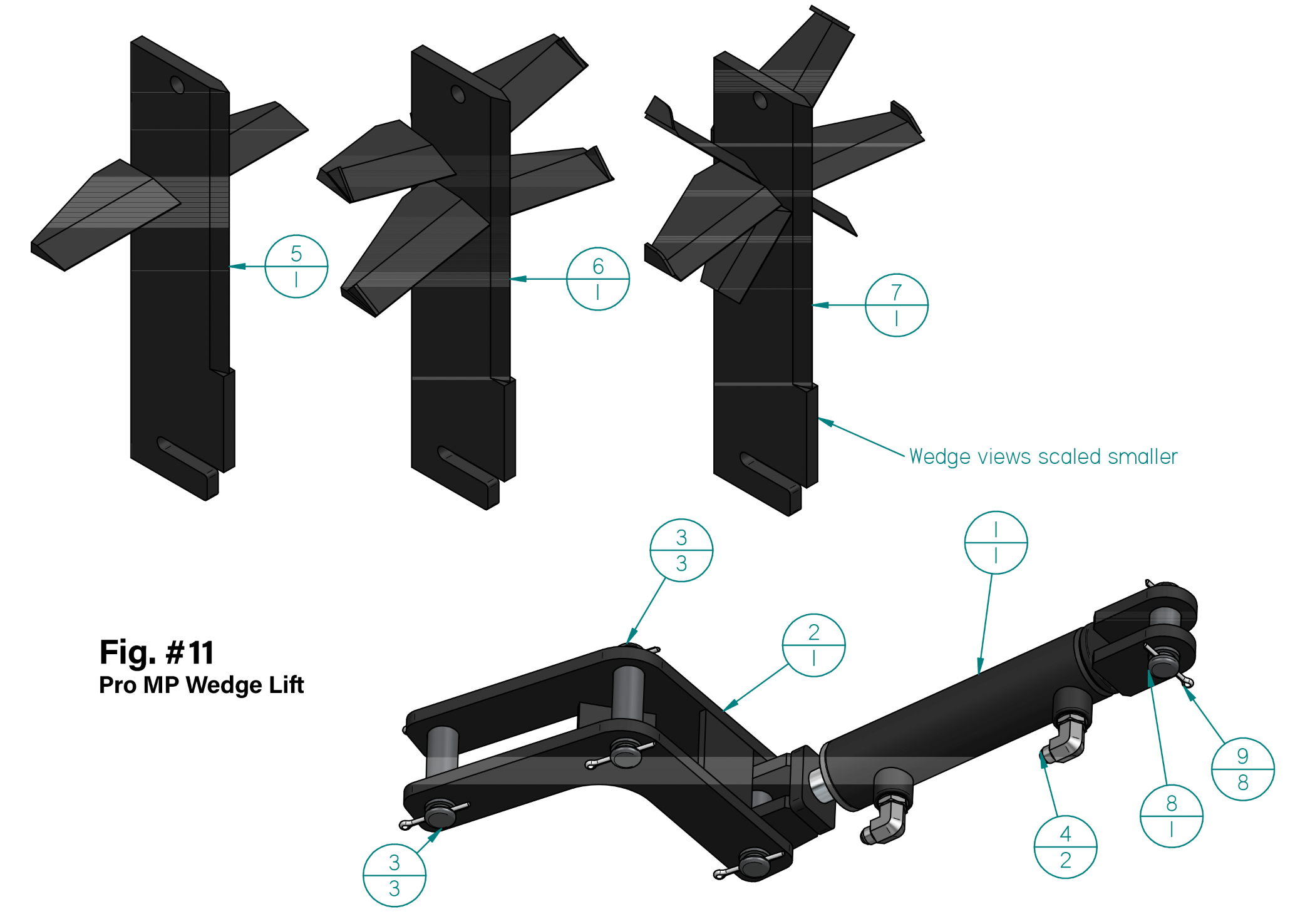

Figure 11 | Wedge Lift
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 901-035 | 2x6x1.125 Cylinder | 1 |
| 2 | 9000-0301 | MP Wedge Lift Rocker | 1 |
| 3 | 9000-0311 | Pin 1x3.75 UL | 3 |
| 4 | 815-212 | #6 JIC M to #8 ORB M 90 | 2 |
| 5 | 9000-0306 | Pro MP 4 Way Wedge | 1 |
| 6 | 9001-0286 | Pro MP Slotted 6 Way Wedge | 1 |
| 7 | 9000-0461 | Pro MP 8 Way Wedge | 1 |
| 8 | 9001-0176 | Pin ID 2.409 UL | 1 |
| 9 | 40000-10002 | Zn Cotter Pin 3/16" x 1-1/2" L | 8 |

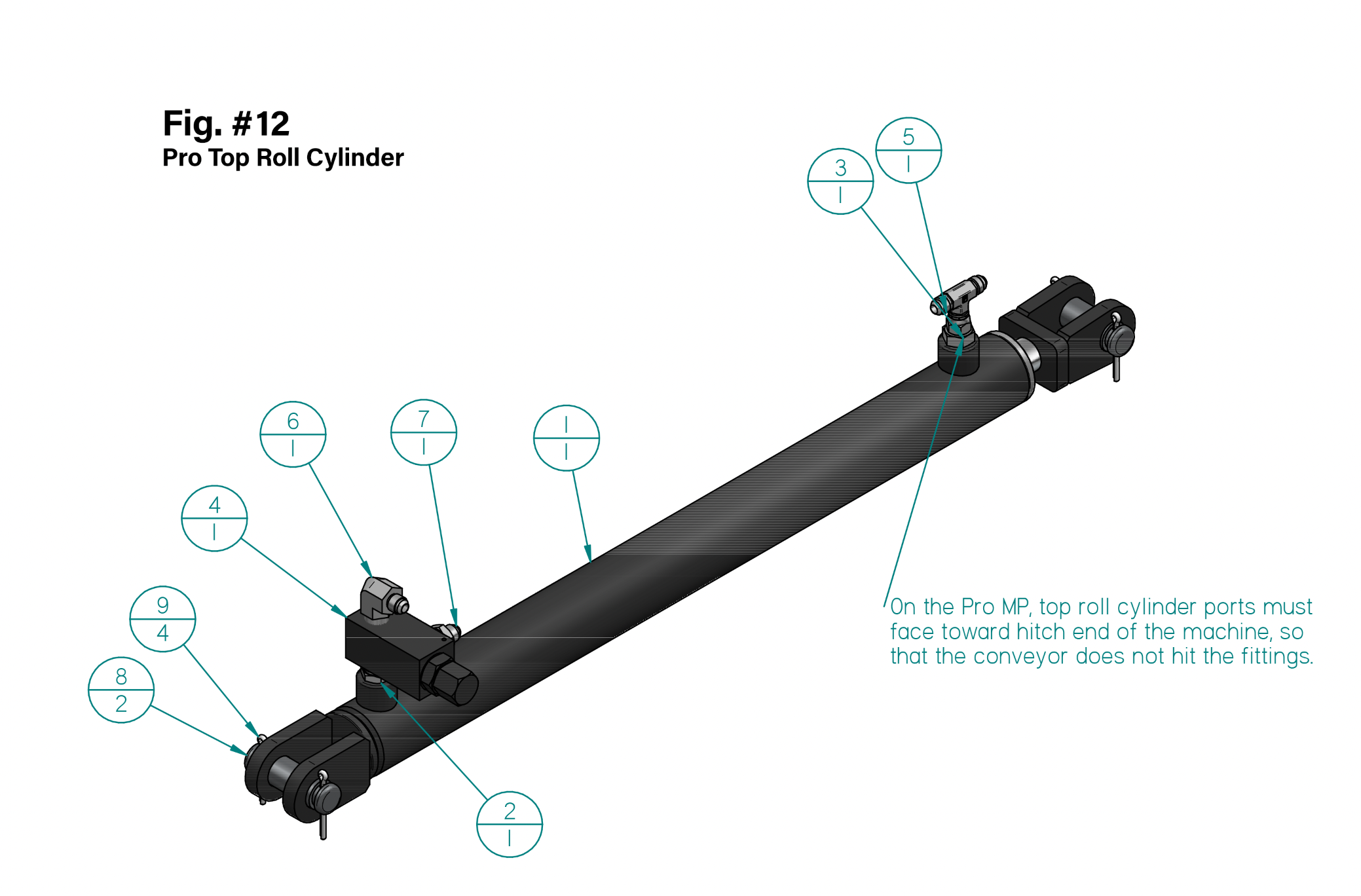

Figure 12 | Top Roll Cylinder
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 901-033 | 2x24x1.125 Cylinder | 1 |
| 2 | 835-122 | #8 NPT M to #8 ORB M | 1 |
| 3 | 815-112 | #6 JIC M to #8 ORB M | 1 |
| 4 | 50000-10014 | RD 1850 Pressure Relief | 1 |
| 5 | 800-091 | #6 Tee JIC M x JIC F Swi x JIC M | 1 |
| 6 | 813-212 | #6 JIC M to #8 M NPT 90 | 1 |
| 7 | 813-112 | #6 JIC M to #8 NPT M | 1 |
| 8 | 9001-0176 | Pin ID 2.409 UL | 2 |
| 9 | 40000-10002 | Zn Cotter Pin 3/16" x 1-1/2" L | 4 |
Figure 13 | Saw Cylinder #4 ORB
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-30021 | Magister 1.5" x 8" Saw Cylinder | 1 |
| 2 | 50000-10014 | RD 1850 Pressure Relief | 1 |
| 3 | 856-101 | #4 ORB M to #6 ORB F Reduser | 1 |
| 4 | 835-121 | #8 NPT M to #6 ORB M | 1 |
| 5 | 813-112 | #6 JIC M to #8 NPT M | 1 |
| 6 | 815-110 | #6 JIC M to #4 ORB M | 1 |
| 7 | 800-091 | #6 Tee JIC M x JIC F Swi x JIC M | 1 |
| 8 | 813-212 | #6 JIC M to #8 M NPT 90 | 1 |

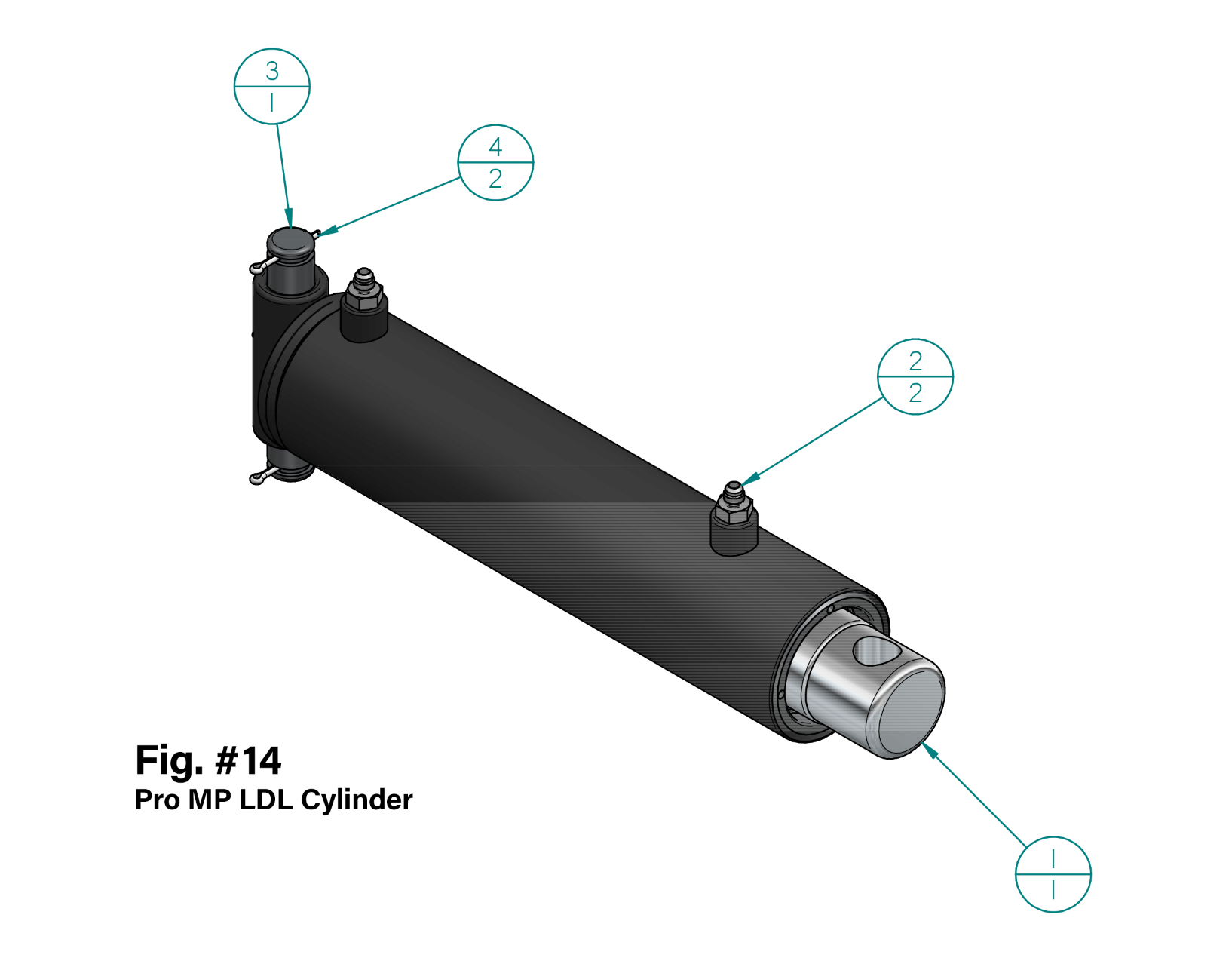

Figure 14 | LDL Cylinder
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 901-026 | 4x12x3 Pro MP Live Deck Cylinder | 1 |
| 2 | 815-112 | #6 JIC M to #8 ORB M | 2 |
| 3 | 9000-0246 | Pin 1.25D 6.622UL | 1 |
| 4 | 40000-10002 | Zn Cotter Pin 3/16" x 1-1/2" L | 2 |

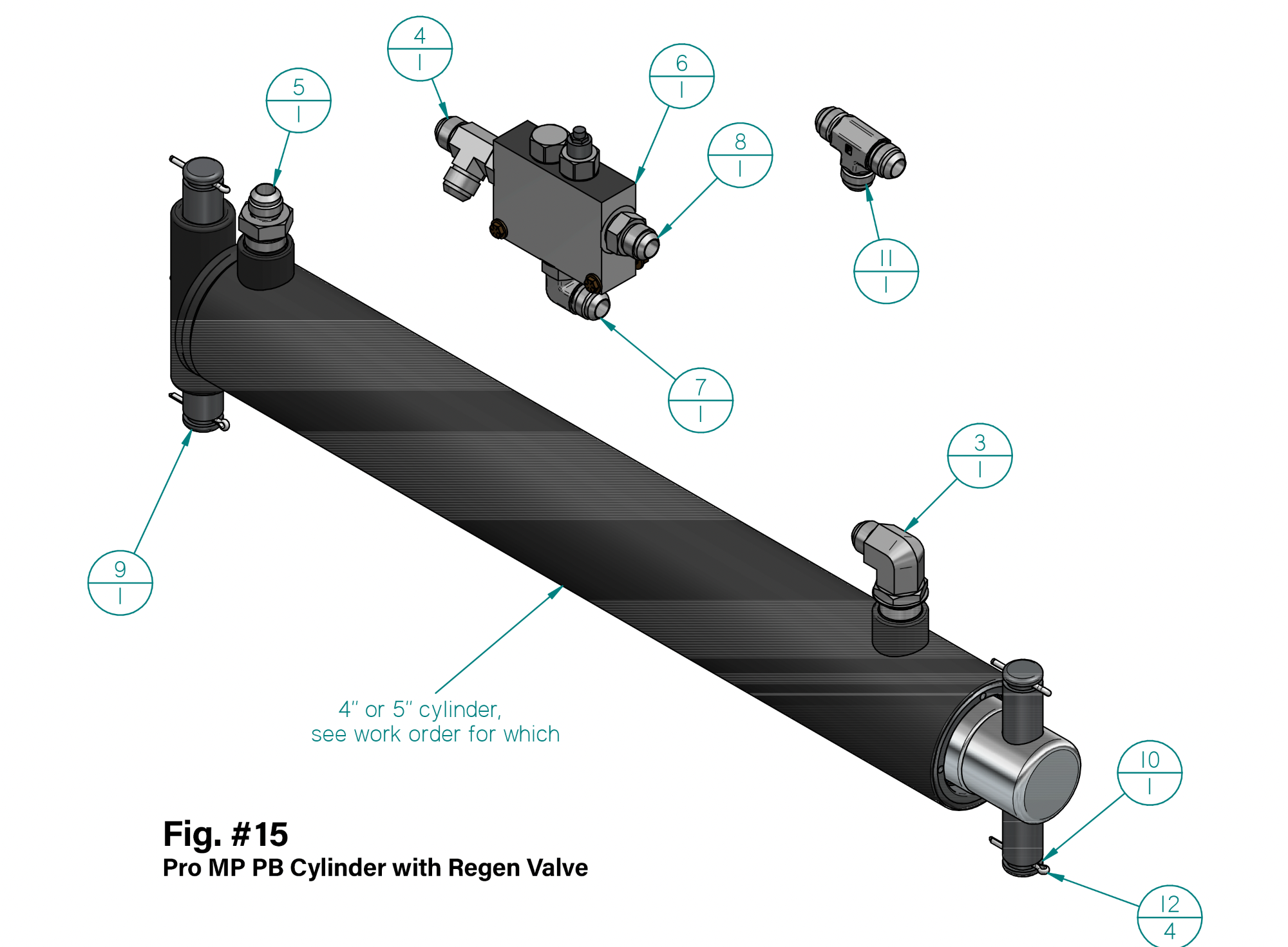

Figure 15 | PB Cylinder with Regen
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 901-023 | 4x26x3 Pro MP Cylinder | 1 |
| 2 | 901-027 | 5x26x3.5 ProMP Cylinder | 1 |
| 3 | 815-245 | #12 JIC M to #16 ORB M 90 | 1 |
| 4 | 800-007 | #12 Tee ORBxJICxJIC F5716 | 1 |
| 5 | 815-145 | #12 JIC M to #16 ORB | 1 |
| 6 | 902-004 | Alpha Regeneration Manifold | 1 |
| 7 | 815-244 | #12 JIC M to #12 ORB M 90 | 1 |
| 8 | 815-144 | #12 JIC M to #12 ORB M | 1 |
| 9 | 9001-0071 | Pin 1.25x9.688 Alpha Cylinder Pin Bore | 1 |
| 10 | 9000-0246 | Pin 1.25D 6.622UL | 1 |
| 11 | 800-030 | #12 Union Male JIC Tee F5705 | 1 |
| 12 | 40000-10002 | Zn Cotter Pin 3/16" x 1-1/2" L | 4 |
| 13 | N1/4 | .25" Nut | 2 |
| 14 | W1/4 | W1/4 | 4 |
| 15 | LW1/4 | 1/4" Lock Washer | 2 |
| 16 | HH1/4x2.5 | .25x20 2.5 Bolt | 2 |

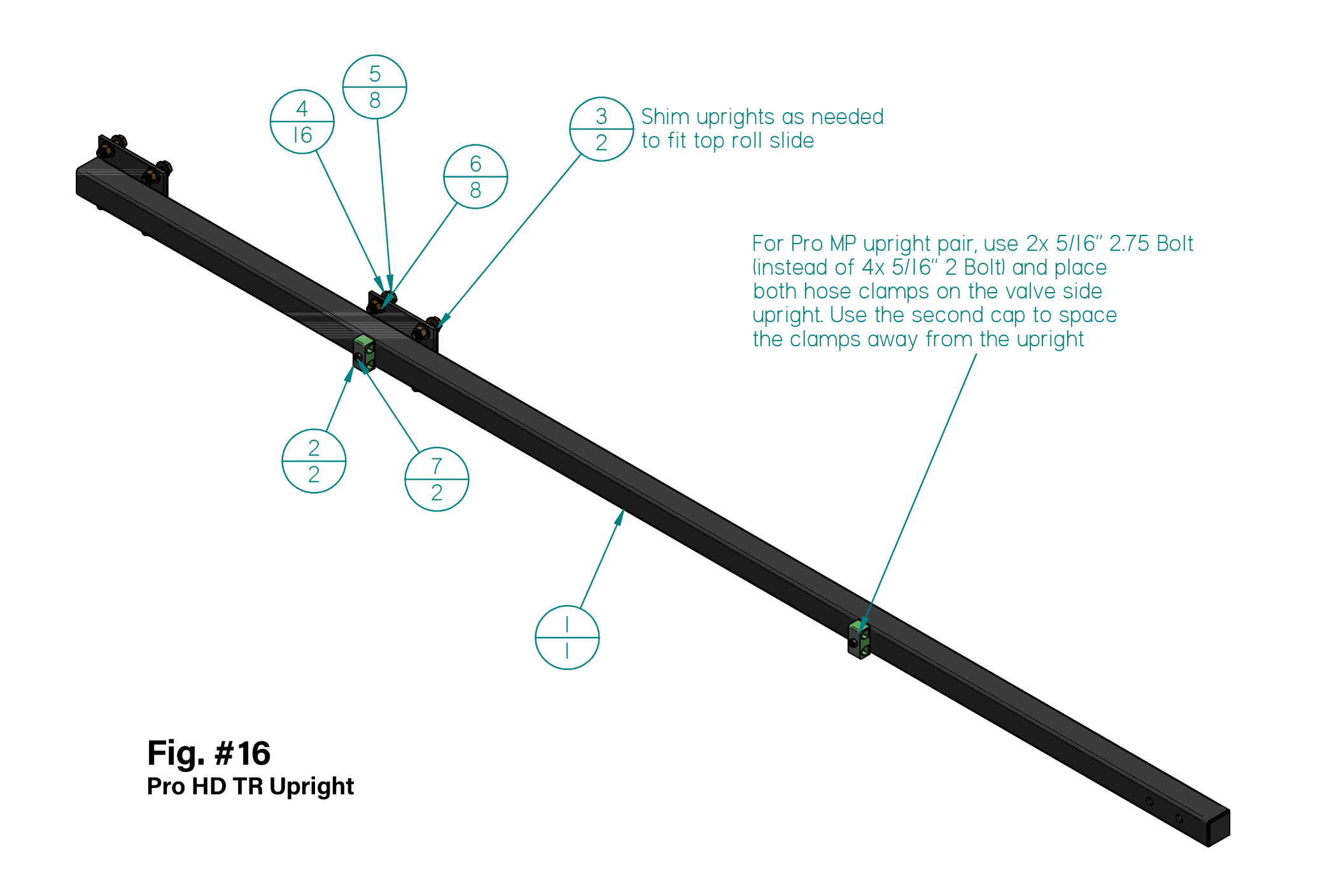

Figure 16 | HD TR Upright
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0235 | Pro Top Roll Upright | 1 |
| 2 | 20000-30000 | #6 Soft Line Clamp Plastic | 2 |
| 3 | 9000-0420 | Top Roll Upright Shim .125 | 2 |
| 4 | W1/2 | .5 Washer | 16 |
| 5 | HH1/2x1.75 | 1/2"x13 1.75 Bolt | 8 |
| 6 | N1/2 | N1/2 | 8 |
| 7 | HH5/16x2 | HH5/16x2 | 2 |

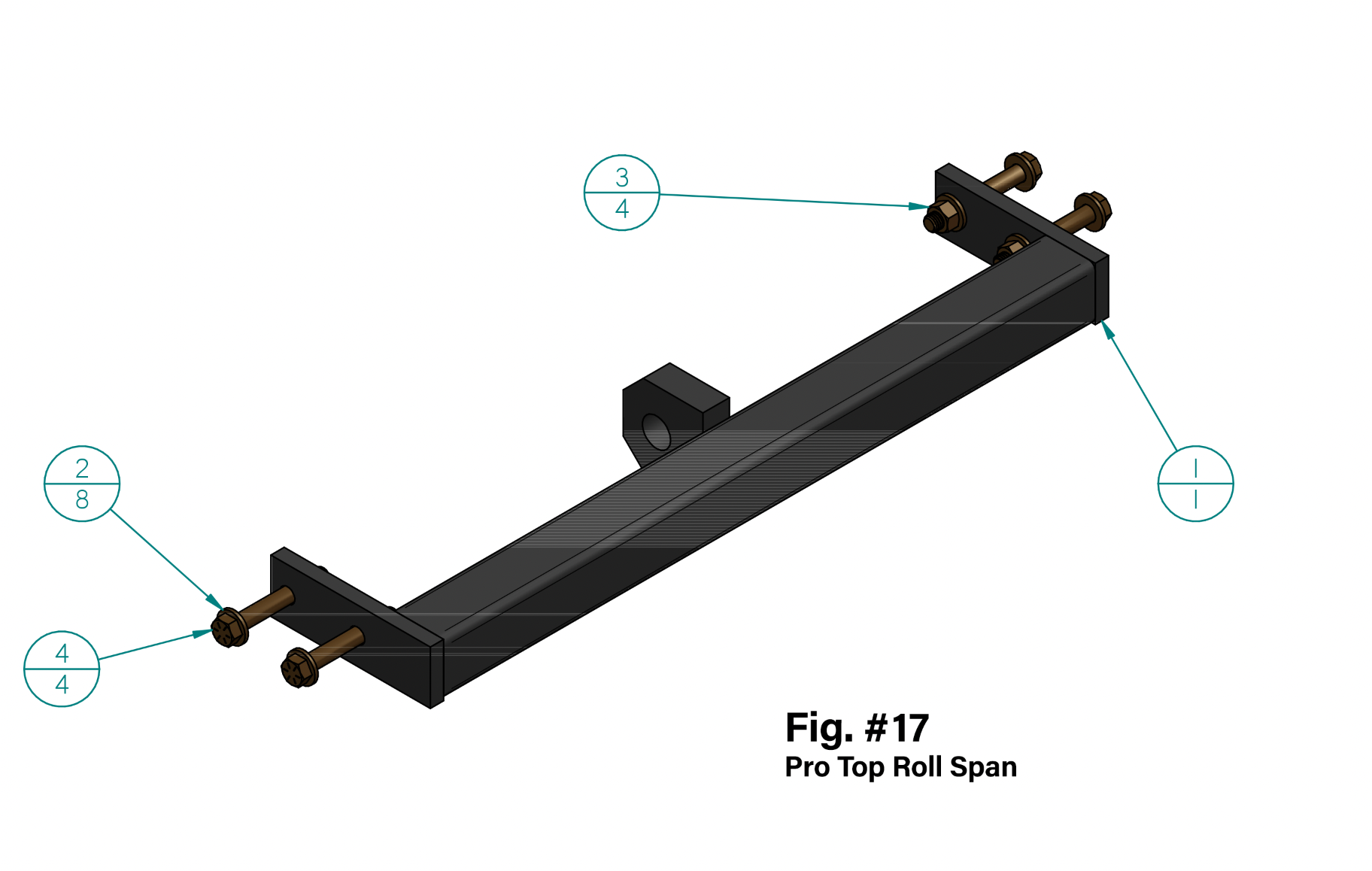

Figure 17 | Pro Top Roll Span
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0035 | Pro Top Roll Span | 1 |
| 2 | W1/2 | .5 Washer | 8 |
| 3 | N1/2 | N1/2 | 4 |
| 4 | HH1/2x3.5 | 1/2"x13 3.5 Bolt | 4 |
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0249 | Pro Top Roll Slide | 1 |
| 2 | 9000-0252 | Threaded Rod 4inch .5D w/ Nut | 1 |
| 3 | 9000-0055 | Pro Top Roller | 1 |
| 4 | 9000-0251 | Pro Top Roll Chain Guard | 1 |
| 5 | 9000-0312 | Pro Top Roll Motor Mount | 1 |
| 6 | 30000-30006 | 4 Bolt Flange UCF210-31 | 2 |
| 7 | 10000-11015 | 0.5x0.5x1.375 Key | 1 |
| 8 | 813-122 | #8 JIC M to #8 NPT M | 2 |
| 9 | 30000-10010 | #50 Master Link | 1 |
| 10 | 30000-20013 | #50 Chain 32 Tooth Sprocket 1-15/16" Shaft | 1 |
| 11 | 30000-20015 | #50 12 Tooth Sprocket 1.000" | 1 |
| 12 | 50000-20009 | Pro TR FT Motor 315 | 1 |
| 13 | 30000-10002 x.75 | #50 Chain | 1 |
| 14 | 40000-10015 | 1-15/16 Shaft Collar | 2 |
| 15 | Grease Fitting 1.4 90 | .25 Grease Fitting 90 | 4 |
| 16 | FW1/4 | .25" Flange Washer | 1 |
| 17 | W1/4 | W1/4 | 1 |
| 18 | HH1/4x.75 | HH1/4x3/4 | 1 |
| 19 | W3/8 | W3/8 | 13 |
| 20 | HH3/8x1 | HH3/8x1 | 5 |
| 21 | N1/2 | N1/2 | 11 |
| 22 | W1/2 | .5 Washer | 16 |
| 23 | HH1/2x2.25 | HH1/2x2.25 | 8 |
| 24 | N3/8 | N3/8 | 4 |
| 25 | HH3/8x1.5 | HH3/8x1.5 | 4 |
Figure 19 | Trough Motor 315 NPT
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0332 | Pro Top Roll Motor Mount | 1 |
| 2 | 50000-20009 | Pro TR FT Motor 315 | 1 |
| 3 | 30000-20015 | #50 12 Tooth Sprocket 1.000" | 1 |
| 4 | 813-122 | #8 JIC M to #8 NPT M | 2 |
| 5 | 30000-10002 x.75 | #50 Chain | 1 |
| 6 | 30000-10011 | #50 Chain Half Link | 1 |
| 7 | 30000-10010 | #50 Master Link | 1 |
| 8 | W3/8 | W3/8 | 8 |
| 9 | LW3/8 | 3/8" Spring Washer | 4 |
| 10 | HH3/8x1 | HH3/8x1 | 8 |
| 11 | W1/4 | W1/4 | 1 |
| 12 | LW1/4 | 1/4" Lock Washer | 1 |
| 13 | HH1/4x.75 | HH1/4x3/4 | 1 |
| 14 | FW1/4 | .25" Flange Washer | 1 |
Figure 20 | Live Deck Motor 400 ORB
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0130 | Pro Top Roll Motor Mount | 1 |
| 2 | 50000-20023 | Pro TR FT 400 Motor | 1 |
| 3 | 815-213 | #6 JIC M to #10 ORB M 90 | 2 |
| 4 | 9000-0166 | Pro Live Deck Sprocket for 315 Motor 9 Tooth | 1 |
| 5 | 9000-0027 | Pro TR Adjuster Plate | 1 |
| 6 | 9000-0002 | Pro TR Tensioner Rod | 2 |
| 7 | 9000-0015 | Pro LD Motor Adjuster | 2 |
| 8 | 30000-1000 x0.4 | #80 Chain | 1 |
| 9 | 30000-10006 | #80 Master Link | 1 |
| 10 | FW1/4 | .25" Flange Washer | 1 |
| 11 | W1/4 | W1/4 | 1 |
| 12 | HH1/4x.75 | HH1/4x3/4 | 1 |
| 13 | W3/8 | W3/8 | 4 |
| 14 | HH3/8x1 | HH3/8x1 | 4 |
| 15 | W1/2 | .5 Washer | 4 |
| 16 | N1/2 | N1/2 | 8 |
| 17 | HH1/2x3.5 | HH1/2x3.5 | 2 |

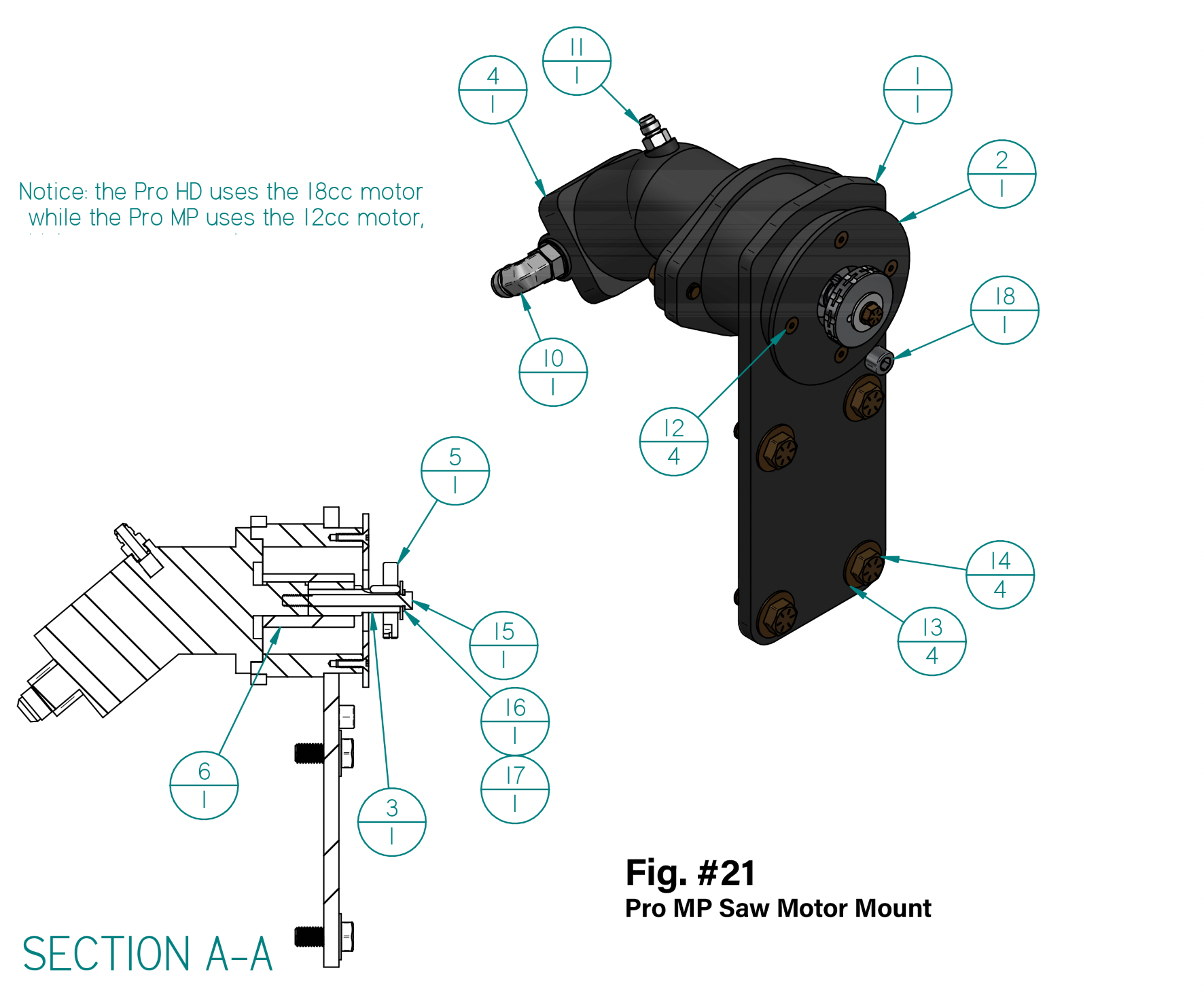

Figure 21 | Saw Motor Mount
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0394 | Processor Saw Arbor Mount Plate | 1 |
| 2 | 9000-0293 | Saw Arbor Retainer Plate | 1 |
| 3 | 9000-0390 | Hydro Leduc Saw Motor Shaft Extender | 1 |
| 4 | 50000-20037 | 12cc Hydro Leduc Saw Motor | 1 |
| 5 | 30000-30029 | Chain Drive Sprocket .404 11 Tooth 20 mm dia | 1 |
| 6 | 30000-20016 | Clamping Shaft Coupling Steel for 1"x1" Diameter Keyed Shaft | 1 |
| 7 | 10000-11029 | 6mm Keystock 25mm (0.98") Long | 1 |
| 8 | 10000-11012 | 1/4"x1.5" Key | 1 |
| 9 | 815-243 | #12 JIC M to #10 ORB M 90 | 1 |
| 10 | 815-233 | #10 JIC M to #10 ORB M | 1 |
| 11 | 815-111 | #6 JIC M to #6 ORB M | 1 |
| 12 | FH1/4x1 | .25x20 1 Flat Head Cutting Screw | 4 |
| 13 | W5/8 | .625 Washer | 4 |
| 14 | HH5/8x1.5 | .625x11 1.5 Bolt | 4 |
| 15 | HH3/8x4 | .375x16 4 Bolt | 1 |
| 16 | W5/16 | W5/16 | 1 |
| 17 | FW3/8 | W3/8, OD 1.25 | 1 |
| 18 | SCHS1/2x.5 | 1/2"x13 0.5 Socket Head Bolt | 1 |
| 19 | HH1/2x1.25 | HH1/2x1.25 | 2 |
| 20 | LW1/2 | 1/2" Spring Washer | 2 |
Figure 22 | Saw Arbor Arm
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0415 | Saw Arbor Arm | 1 |
| 2 | 9000-0020 | Pro Saw Adjuster | 1 |
| 3 | 9000-0021 | Pro Saw Backing Plate | 1 |
| 4 | 30000-30015 | Pro Saw Bar Gem GWX75 7 | 1 |
| 5 | 30000-10016 | .404 Pitch Saw Bar Chain 84 Drivers | 1 |
| 6 | 875-100 | #4 Hose Barb to #4 ORB M | 1 |
| 7 | Grease Fitting 1/4 | 1/4 Grease Fitting | 1 |
| 8 | HH1/4x4G5 | .25x20 4 Bolt G5 | 1 |
| 9 | N1/4 | .25" Nut | 1 |
| 10 | N9/16 | .5625 x12 Nut | 2 |
| 11 | HH3/4x4 | 3/4in Hex Head Bolt x 4in | 1 |
| 12 | N3/4 | .75 Nut | 1 |

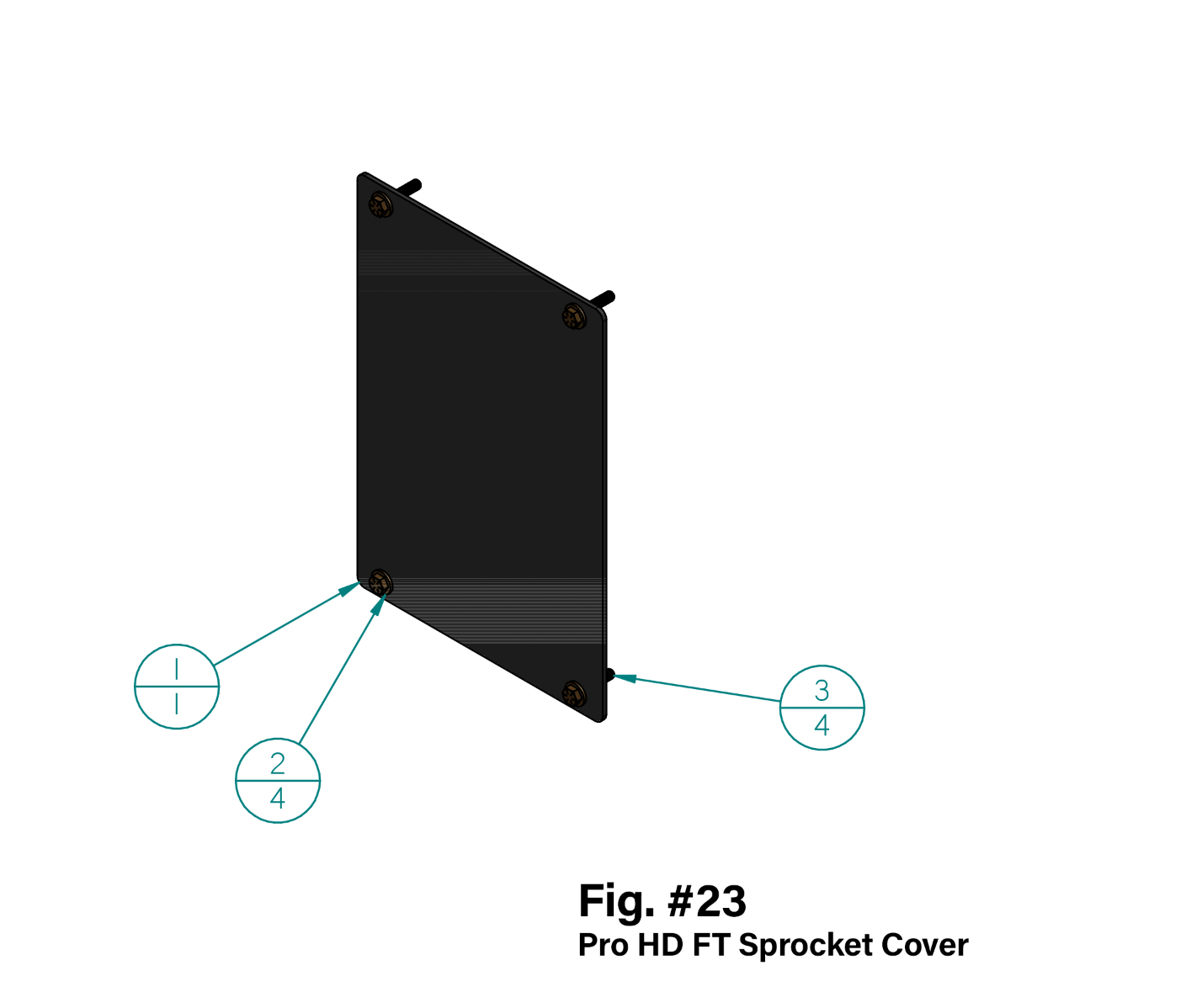

Figure 23 | HD FT Sprocket Cover
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0232 | Pro HD FT Sprocket Cover | 1 |
| 2 | W1/4 | W1/4 | 4 |
| 3 | HH1/4x1.25 | 1/4"x1-1/4" Bolt | 4 |
Figure 24 | MP Front Sprocket
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0230 | Pro Front Wheel | 1 |
| 2 | 30000-30006 | 4 Bolt Flange UCF210-31 | 2 |
| 3 | 30000-20013 | #50 Chain 32 Tooth Sprocket 1015/16" Shaft | 1 |
| 4 | 10000-11015 | 1/2"x1.5" Key | 1 |
| 5 | 40000-10015 | 1-15/16 Shaft Collar | 2 |
| 6 | W1/2 | .5 Washer | 16 |
| 7 | N1/2 | N1/2 | 8 |
| 8 | HH1/2x2.25 | HH1/2x2.25 | 8 |
| 9 | 9000-0064 | Pro FT Chain | 1 (31.5ft) |
| 10 | 30000-200007 | WR78 Chain Master Link | 1 |
| 11 | 30000-20008 | WR Chain Pin | 1 |

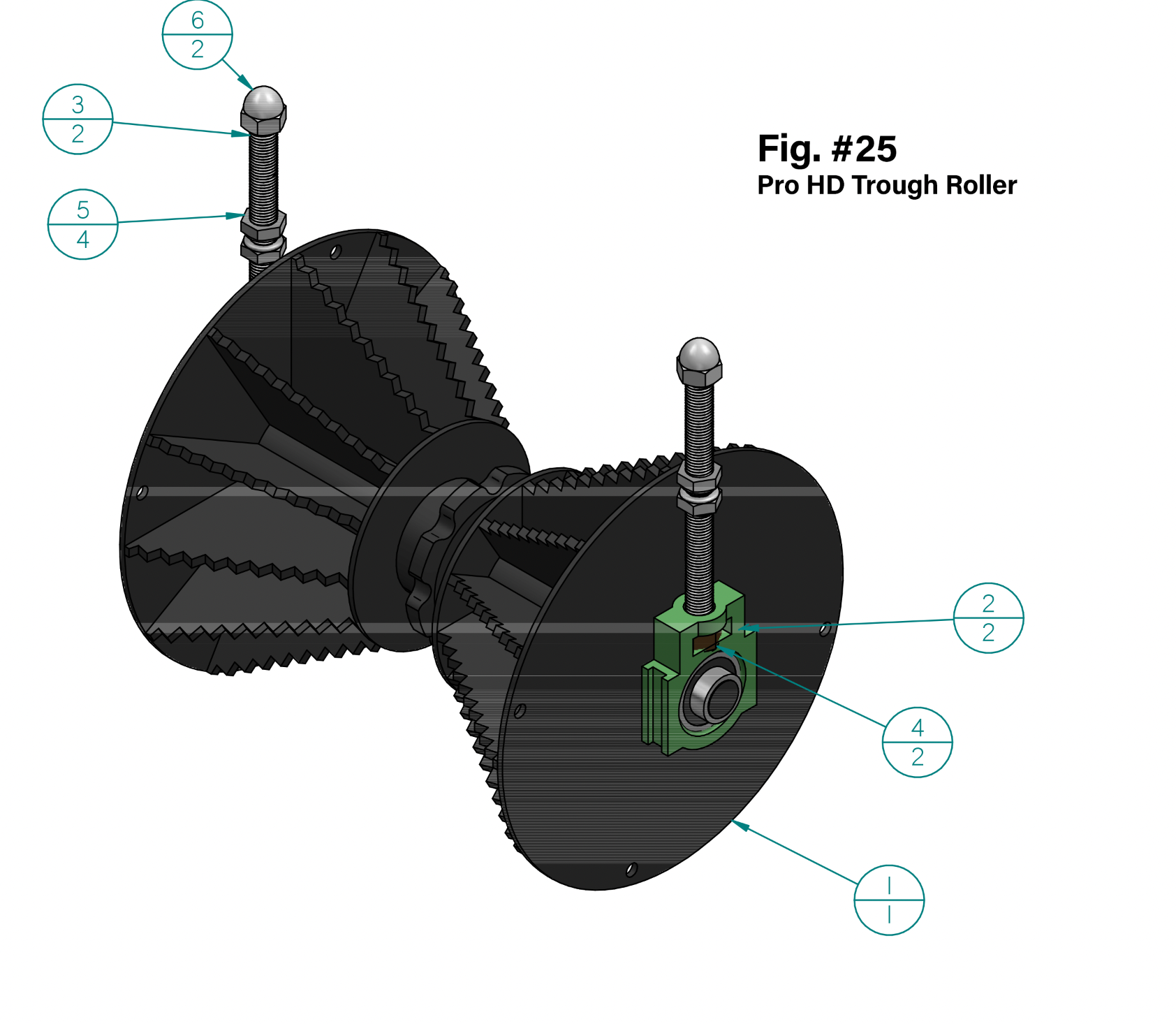

Figure 25 | HD Trough Roller
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0264 | Pro Trough Roller | 1 |
| 2 | 30000-30003 | 1-1/2 Take Up UCT 208 Bearing | 2 |
| 3 | 9000-0001 | Pro FT Tensioner | 2 |
| 4 | NN1 | NN1 | 2 |
| 5 | NNThin-1 | 1x8 Lock Nut | 4 |
| 6 | ANI | 1 Cap Nut | 2 |

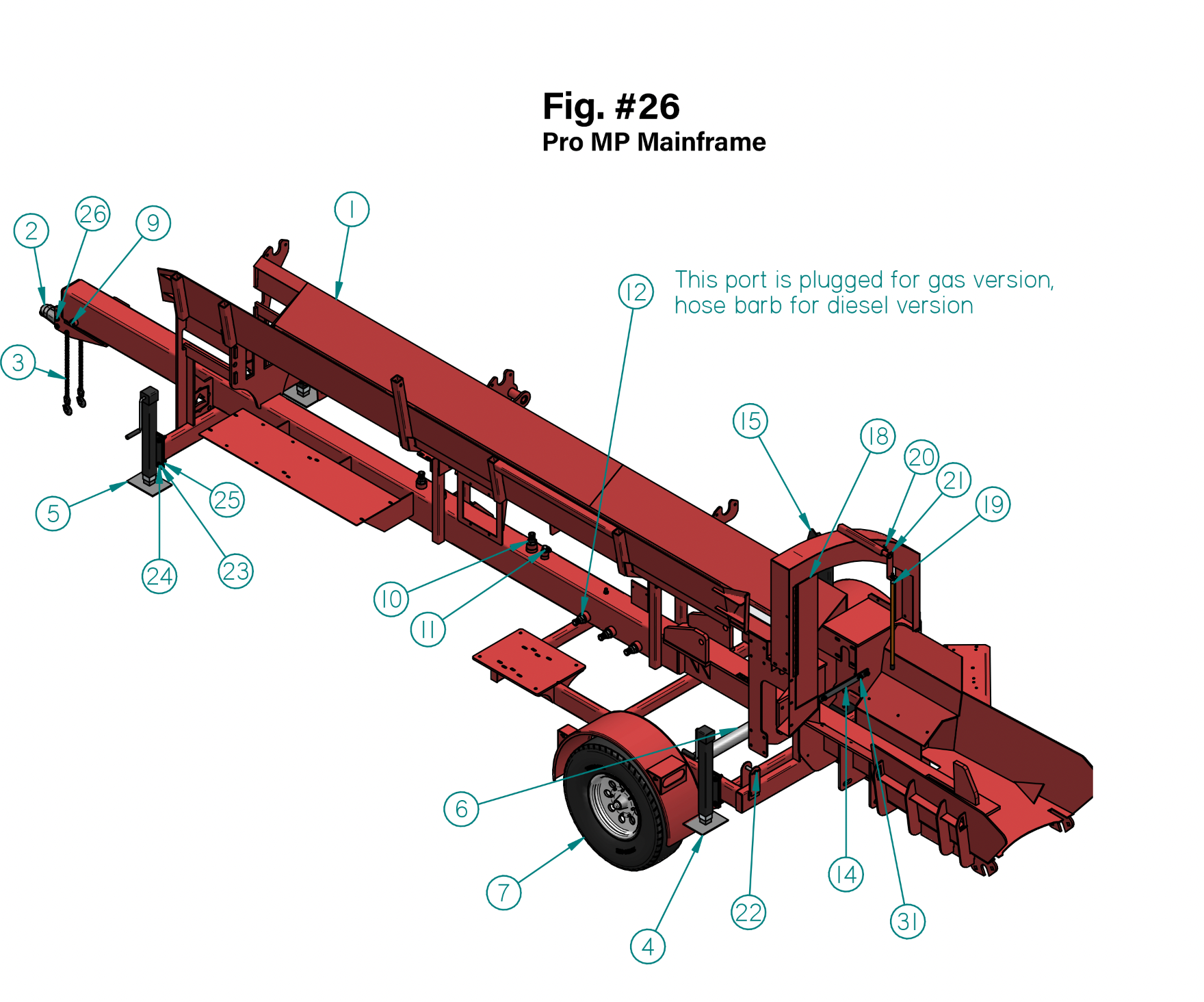

Figure 26 | MP Mainframe
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0375 | Pro MP Mainframe | 1 |
| 2 | 90000-00010 | Processor Ball Coupler | 1 |
| 3 | 90000-00009 / 90000-00013 | 90000-00009 x5 ft, 90000-00013 x2 | 2 |
| 4 | 9000-0059 | Pro HD Jack 2 | 2 |
| 5 | 9000-0047 | Pro HD Jack 1 | 2 |
| 6 | 90000-00045 | 7K Single Electric Brake Axle 73" Hub Face 58" Spring center, overslung, 8 lug | 1 |
| 7 | 254-813 | 16" Wheel 8 Lug | 2 |
| 8 | 90000-00029 | Processor Shackle Straps 3.125" | 1 |
| 9 | 9001-0212 | #12 3/4" NPT Plug Drilled | 1 |
| 10 | 873-166 | #20 Barb to #20 NPT M | 5 |
| 11 | 813-244 | #12 JIC M to #12 NPT M 90 | 1 |
| 12 | 800-053 | 1 1/4 Plug #20 NPT | 1 |
| 13 | 813-156 | #16 JIC M to #20 NPT M | 1 |
| 14 | 9000-0257 | Processor Brace Bar | 1 |
| 15 | 9000-0286 | Processor Log Guide | 1 |
| 16 | 10000-20004 | 1/2" Thick x 3" W Plastic 5' | 2 |
| 17 | 10000-20004 | 1/2" Thick x 3" W Plastic 44.875" | 1 |
| 18 | 10000-20006 | Encased Neodymium Magnet w/ Threaded Stuf, 6mm, 17mm OD, 20mm Long | 1 |
| 19 | 10000-20000 | Pro Saw Guide | 1 |
| 20 | 40000-00014 | Knob Stub Handle | 1 |
Figure 26 | MP Mainframe
| Part Number | Description | Quantity | |
|---|---|---|---|
| 21 | 9000-0127 | Pro Guide Line Bar | 1 |
| 22 | 9000-0169 | Pin .75D 2.875UL | 1 |
| 23 | W1/2 | .5 Washer | 48 |
| 24 | HH1/2x2 | .5x13 2 Bolt | 16 |
| 25 | N1/2 | N1/2 | 22 |
| 26 | HH1/2x5 | .5x13 5 Bolt | 2 |
| 27 | NN1/2 | .5 Lock Nut | 2 |
| 28 | W7/16 | W7/16 | 4 |
| 29 | HH7/16x1.75 | 7/16"x14 1.75" Bolt | 2 |
| 30 | NN7/16 | NN7/16 | 2 |
| 31 | HH1/2x1.75 | 1/2"x13 1.75 Bolt | 4 |
| 32 | HH1/2x1.5 | HH1/2x1.5 | 2 |
| 33 | 40000-10002 | Zn Cotter Pin 3/16"x1-1/2" L | 2 |

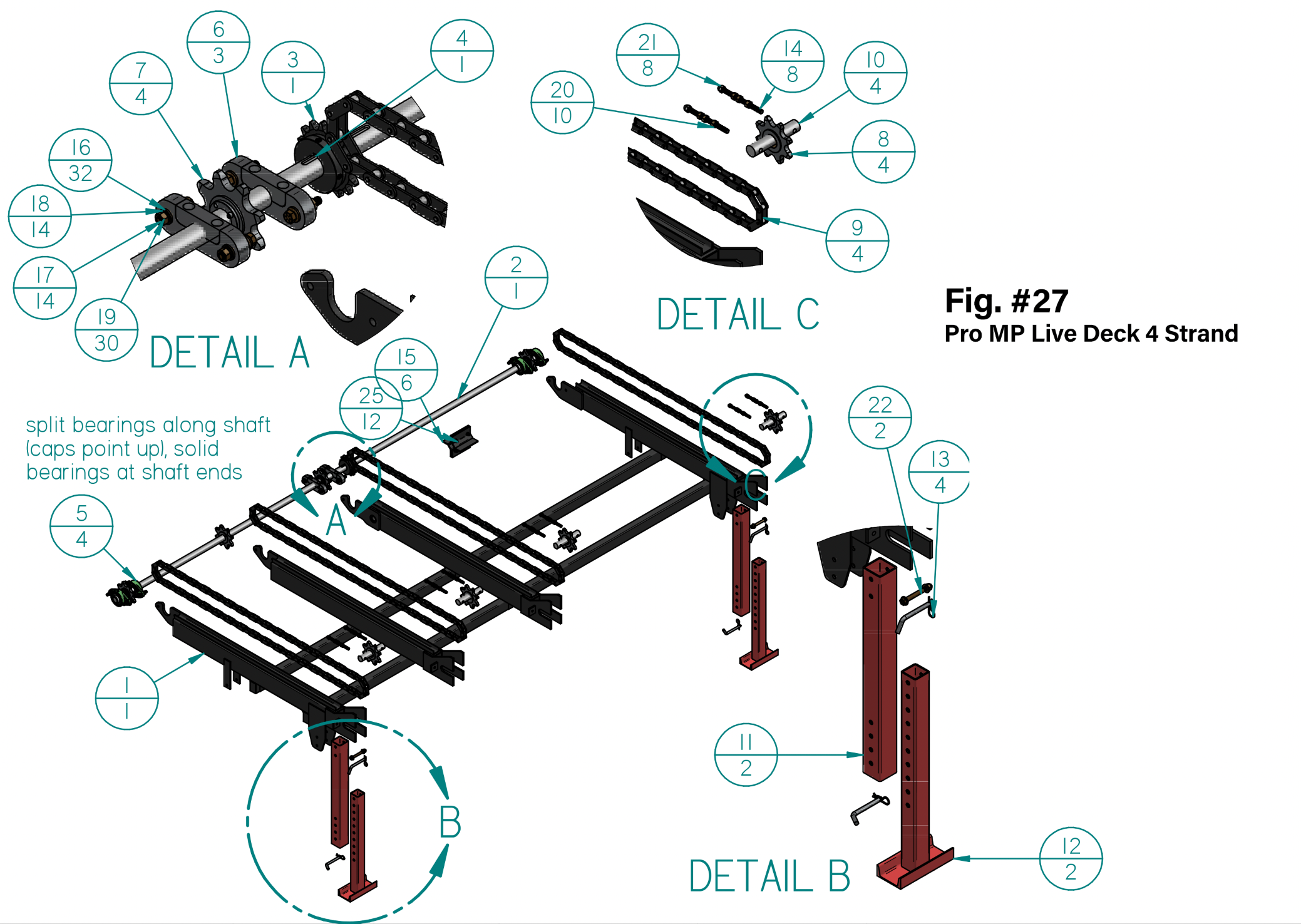

Figure 27 | Live Deck 4 Strand
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 262-538 | Pro MP Live Deck 4 Strand | 1 |
| 2 | 258-801 | Pro HD LD Shaft for Split Taper | 1 |
| 3 | 253-507 | 15 Teeth #80 Sprocket 1.5" | 1 |
| 4 | 10000-11014 | 3/8"x1.25" Key | 1 |
| 5 | 081-010 | 2 Bolt 1-1/2 Flange Bearing | 4 |
| 6 | 262-427 | Split Flange Bearing | 2 |
| 7 | 262-268 | Split Tapered Drive Sprocket Assembly | 4 |
| 8 | 262-269 | Split Tapered Idler Sprocket Assembly | 4 |
| 9 | C2082 Chain | C2082 Chain, roughly 36ft | 4 |
| 10 | 253-506 | Live Deck Idler Shaft 1.5x7.625 | 4 |
| 11 | 251-506 | Live Deck Leg Outer | 2 |
| 12 | 021-023 | Pro Live Deck Inner Leg | 2 |
| 13 | 253-543 | Pull Pin 1/2"x4" Usable | 4 |
| 14 | 255-496 | Live Deck Tension Bolt | 8 |
| 15 | 023-028 | Pro Log Flipper | 6 |
| 16 | .5 Washer | 32 | |
| 17 | .5x13 2.5 Bolt | 14 | |
| 18 | 1/2" Spring Washer | 14 | |
| 19 | .5 Nut | 30 | |
| 20 | .5 Lock Nut | 10 |
Figure 27 | Live Deck 4 Strand
| Part Number | Description | Quantity | |
|---|---|---|---|
| 21 | 1/2" Acorn Nut | 8 | |
| 22 | .5x13 4.5 Bolt | 2 | |
| 23 | .375 Washer | 24 | |
| 24 | .375x16 1.5 Bolt | 12 | |
| 25 | NN3/8 | .375 Lock Nut | 12 |

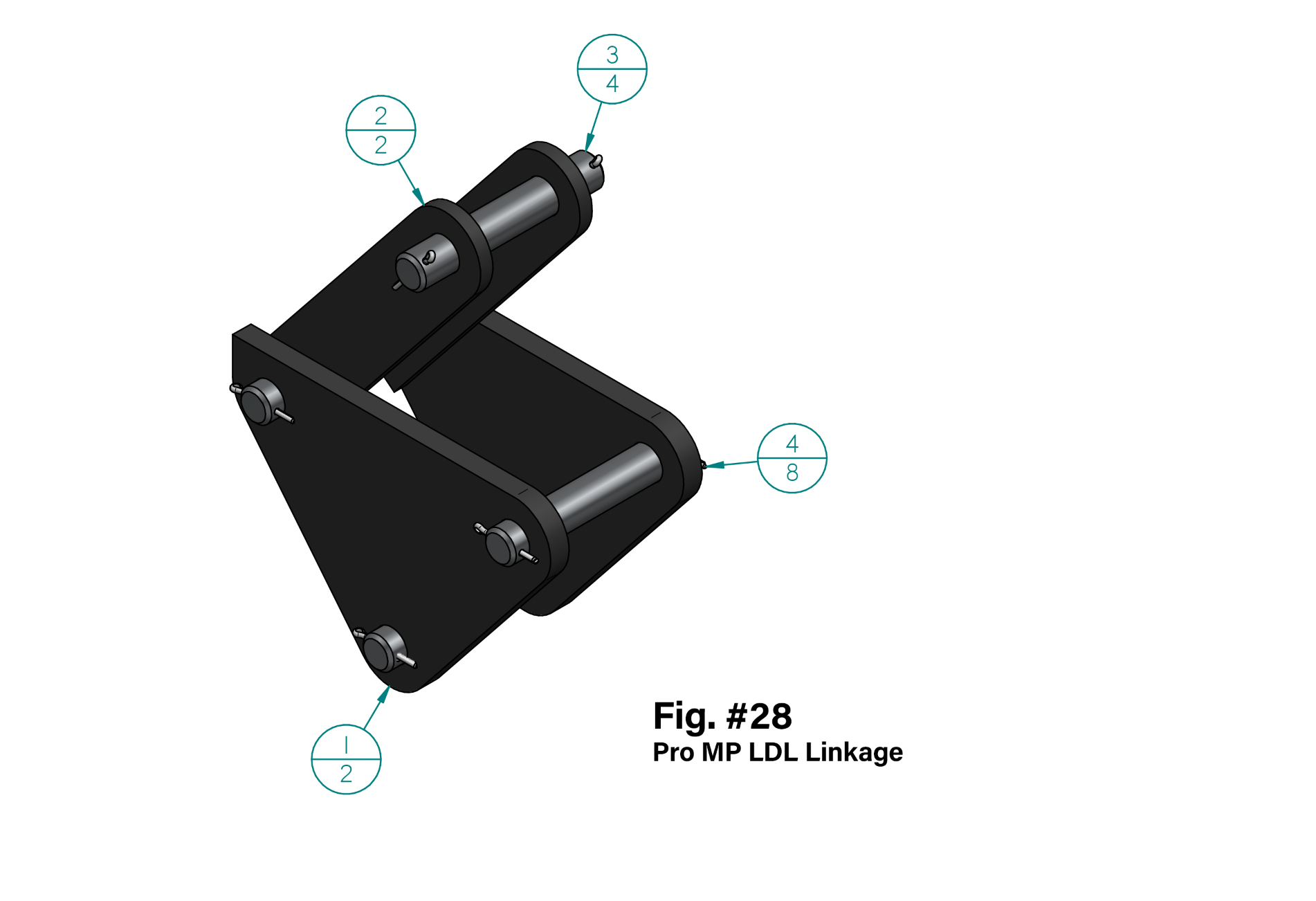

Figure 28 | LDL Linkage
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 258-709 | MP LD Lift Rocker | 2 |
| 2 | 258-708 | MP LD Lift Link | 2 |
| 3 | 258-947 | Pin 1.25D 6.622UL | 4 |
| 4 | 40000-10002 | Zn Cotter Pin 3/16"x1-1/2" L | 8 |

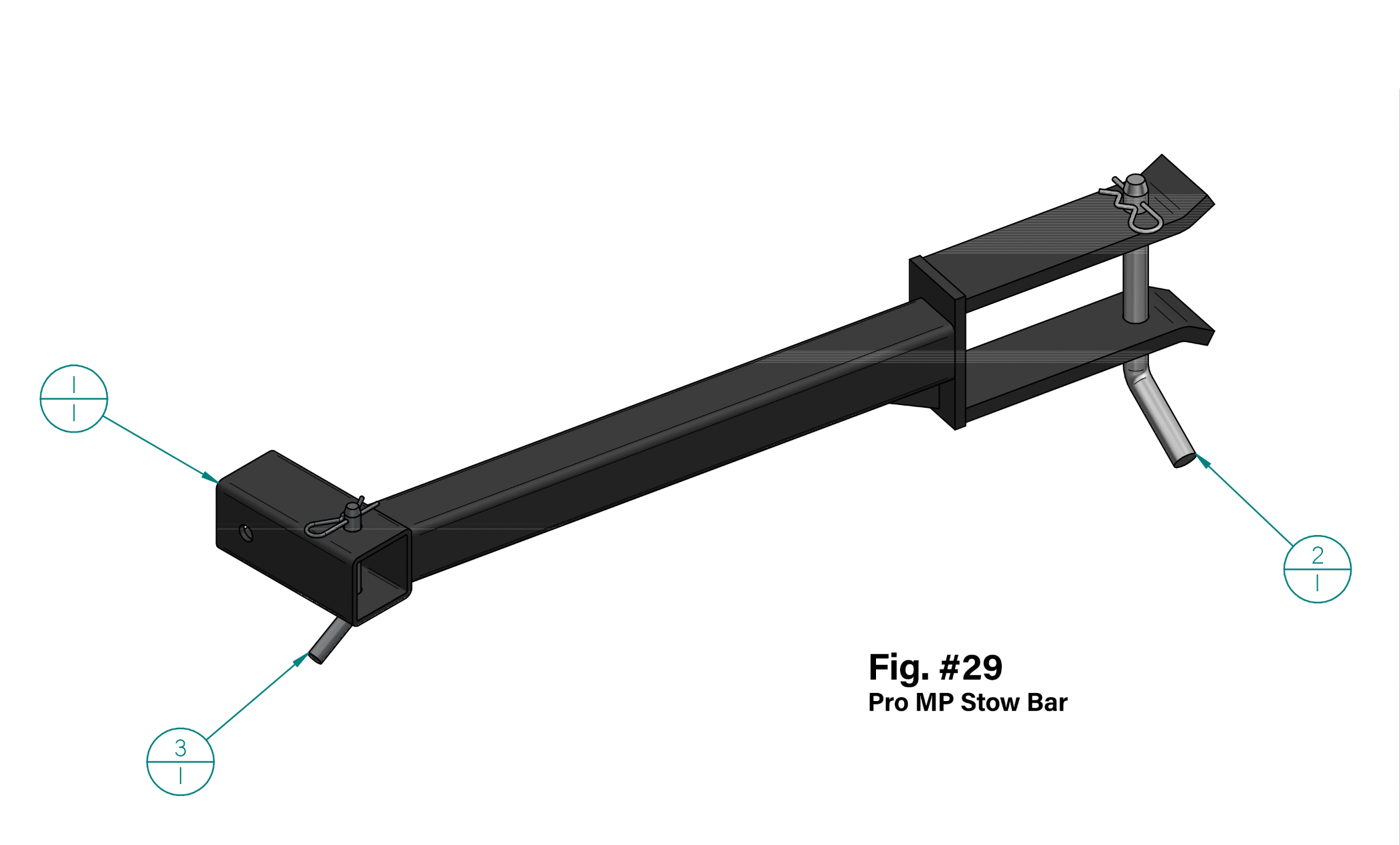

Figure 29 | MP Stow Bar
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0210 | Pro MP Stow Bar | 1 |
| 2 | 40000-10008 | 6" x 3/4" Pull Pin | 1 |
| 3 | 40000-10005 | Pull Pin 1/2" D x 3" UL | 1 |

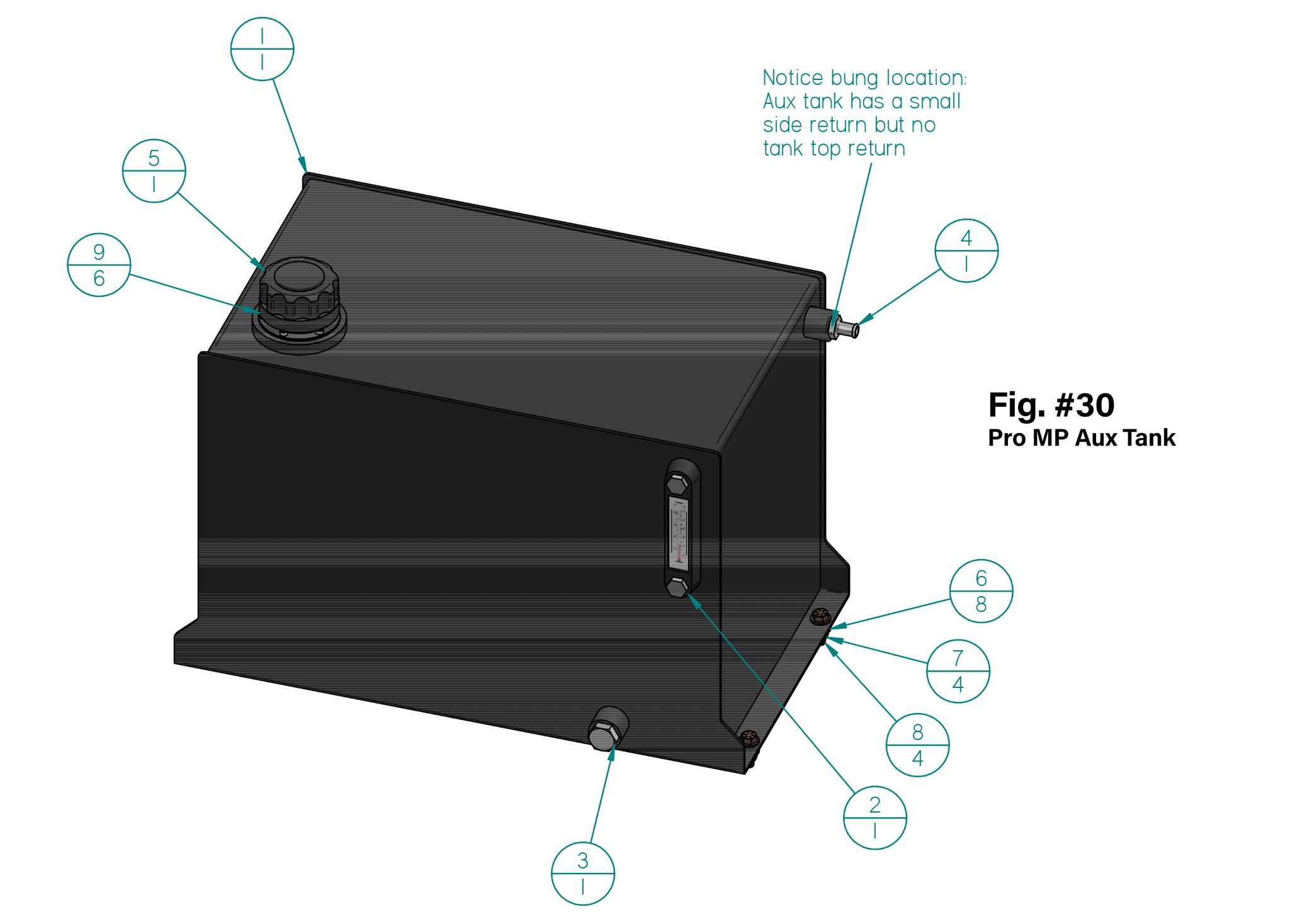

Figure 30 | MP Aux Tank
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0299 | Pro MP Aux Hyd Tank | 1 |
| 2 | 20000-20027 | Sight Level Gauge | 1 |
| 3 | 9001-0212 | #12 3/4" NPT Plug Drilled | 1 |
| 4 | 875-122 | #8 Barb to #8 ORB M | 1 |
| 5 | 20000-10004 | Breather Filter | 1 |
| 6 | W3/8 | W3/8 | 8 |
| 7 | N3/8 | N3/8 | 4 |
| 8 | HH3/8x1.25 | HH3/8x1.25 | 4 |
| 9 | SHCS10-32x1/2 | SHCS10-32x1/2 | 6 |

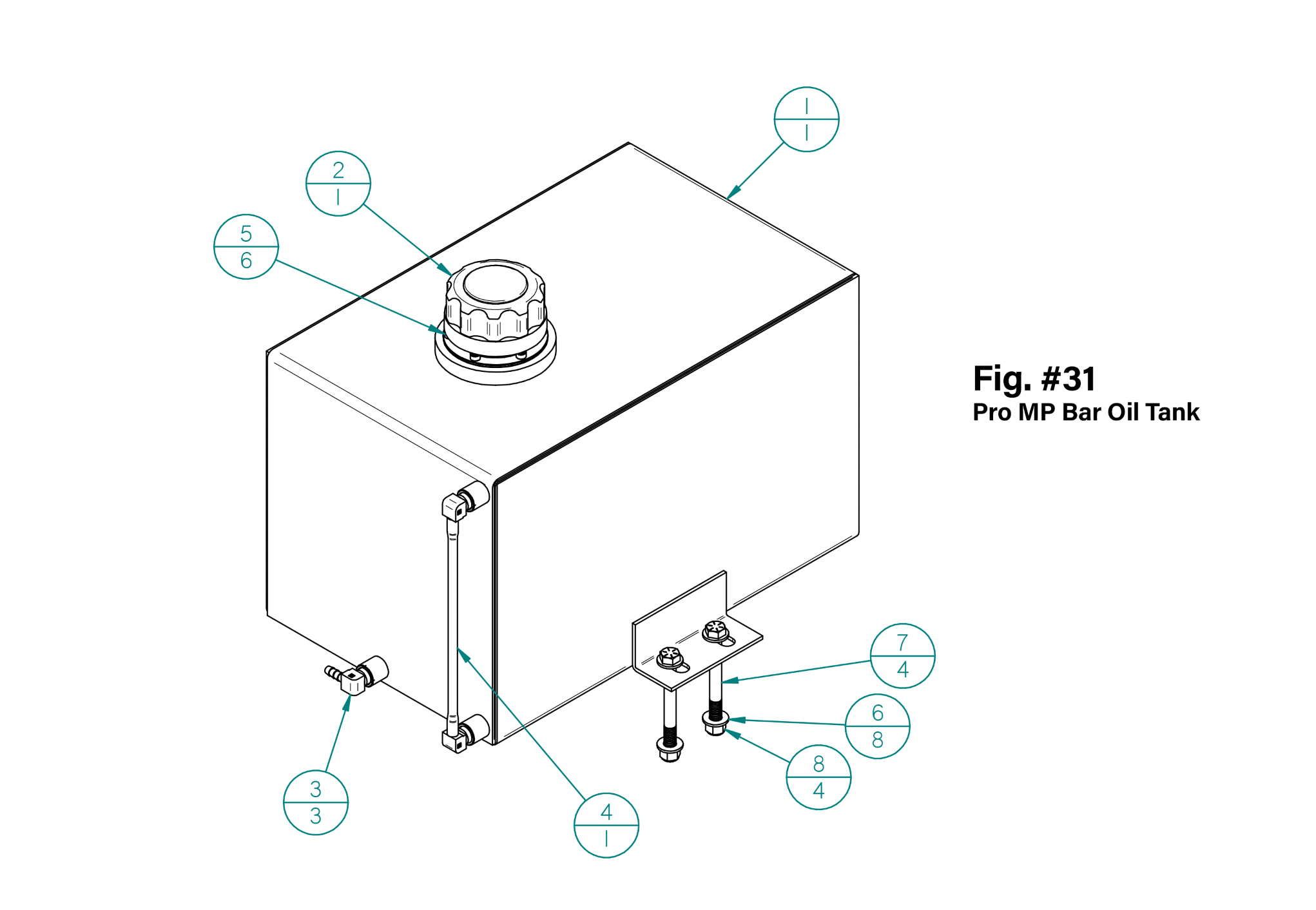

Figure 31 | MP Bar Oil Tank
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0042 | Bar Oil Tank | 1 |
| 2 | 20000-10004 | Breather Filter | 1 |
| 3 | 873-200 | #4 Hose Barb to #4 NPT M 90 | 3 |
| 4 | 10000-20001 | Pro Bar Oil Sight Tube | 1 (1.67ft) |
| 5 | SHCS10-32x1/2 | SHCS10-32x1/2 | 6 |
| 6 | W3/8 | W3/8 | 8 |
| 7 | HH3/8x3.5 | HH3/8x3.5 | 4 |
| 8 | NN3/8 | NN3/8 | 4 |

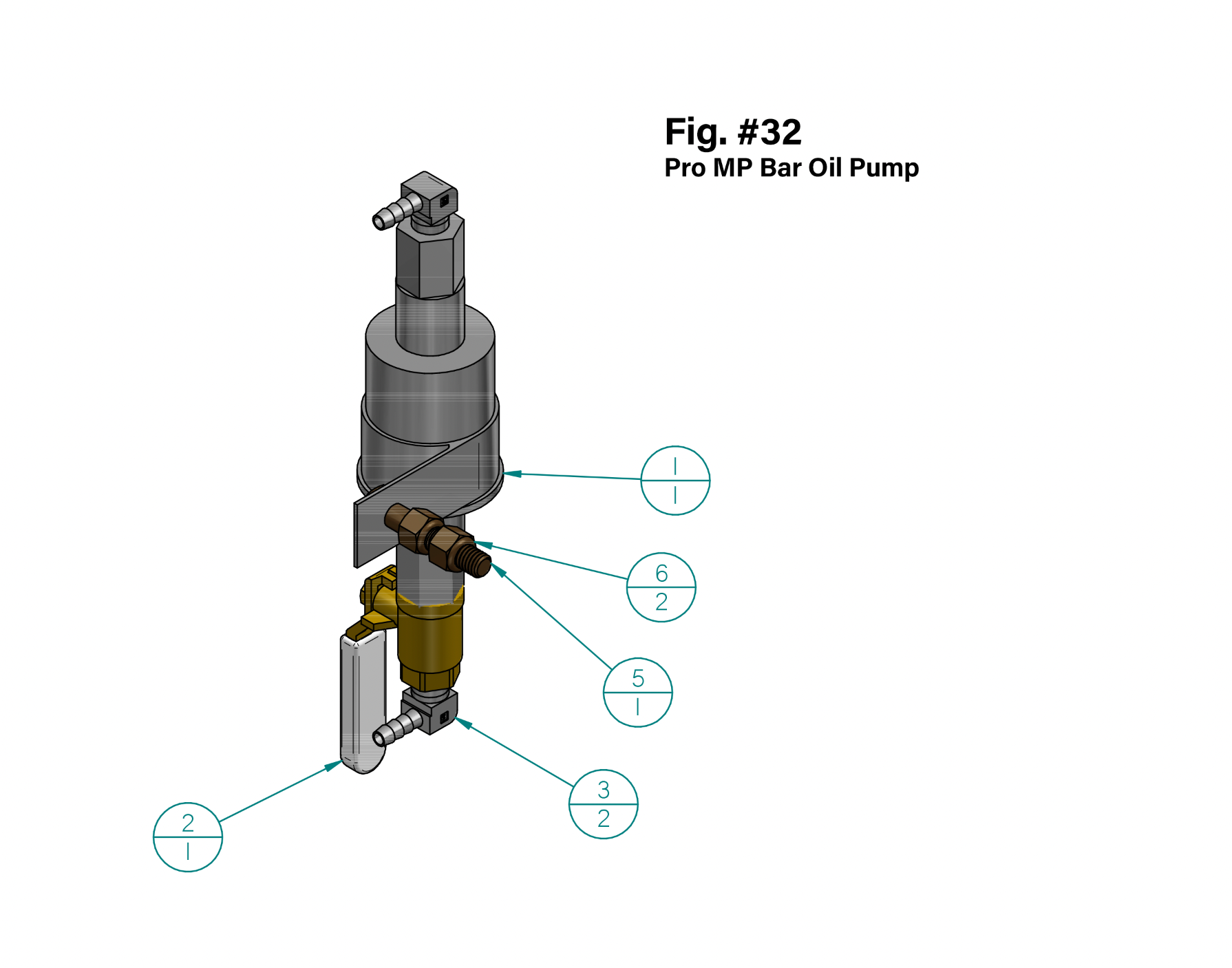

Figure 32 | MP Bar Oil Pump
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 60000-20009 | Bar Oil Pump | 1 |
| 2 | 50000-30008 | 1/4" Ball Valve - 1/4" NPT M t | 1 |
| 3 | 873-200 | #4 Hose Barb to #4 NPT M 90 | 2 |
| 4 | W3/8 | W3/8 | 1 |
| 5 | HH3/8x2 | HH3/8x2 | 1 |
| 6 | NN3/8 | NN3/8 | 2 |

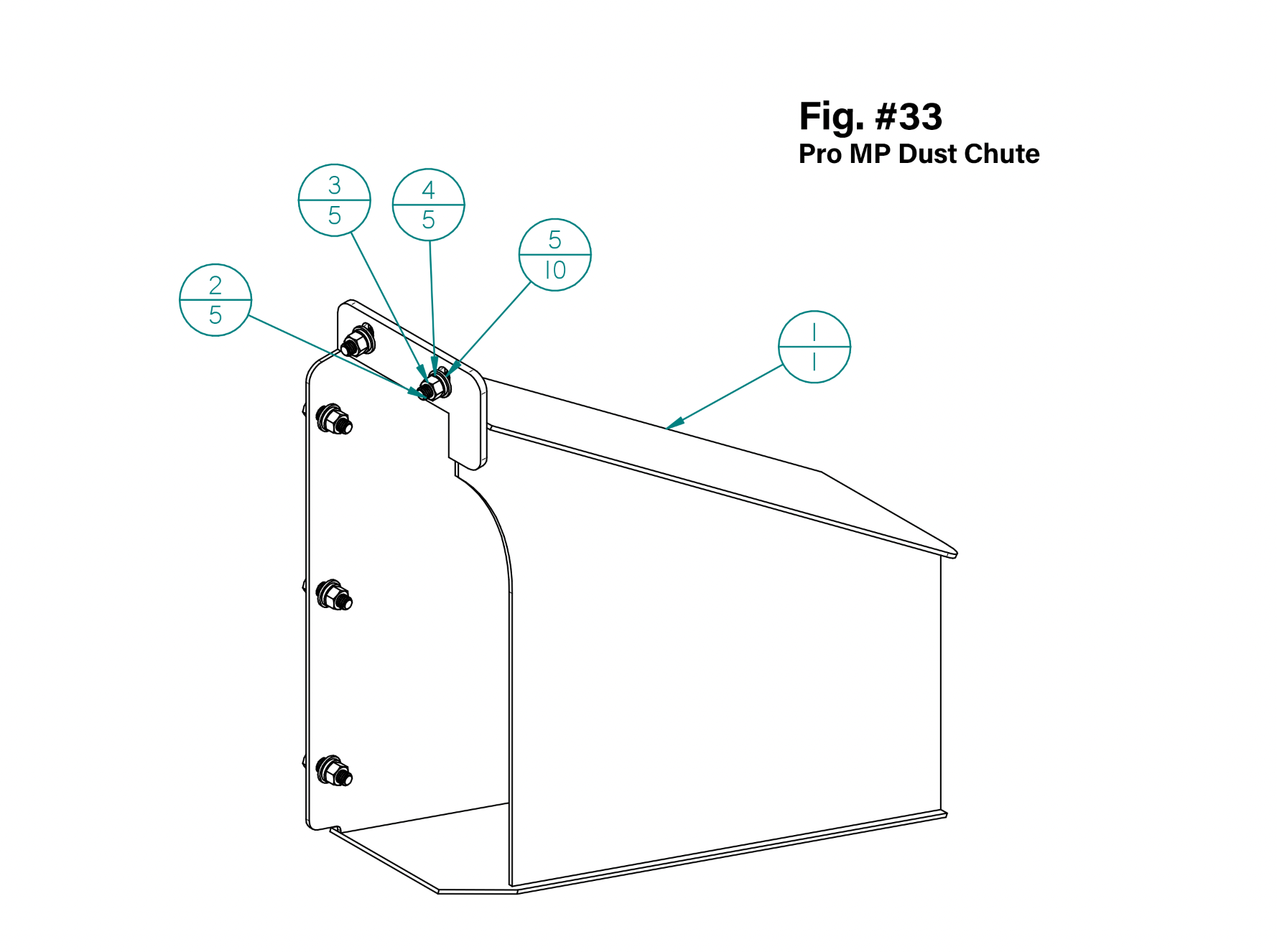

Figure 33 | MP Dust Chute
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0412 | Pro MP Dust Chute | 1 |
| 2 | HH3/8x1.25 | HH3/8x1.25 | 5 |
| 3 | N3/8 | N3/8 | 5 |
| 4 | LW3/8 | 3/8" Spring Washer | 5 |
| 5 | W3/8 | W3/8 | 10 |
Figure 34 | MP Tray Plates
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0037 | Pro HD Splitter Plate | 1 |
| 2 | 9000-0263 | Tray Plate Right | 1 |
| 3 | FH3/8x2 | .375x16 2 Flat Head | 6 |
| 4 | W3/8 | W3/8 | 6 |
| 5 | N3/8 | N3/8 | 6 |

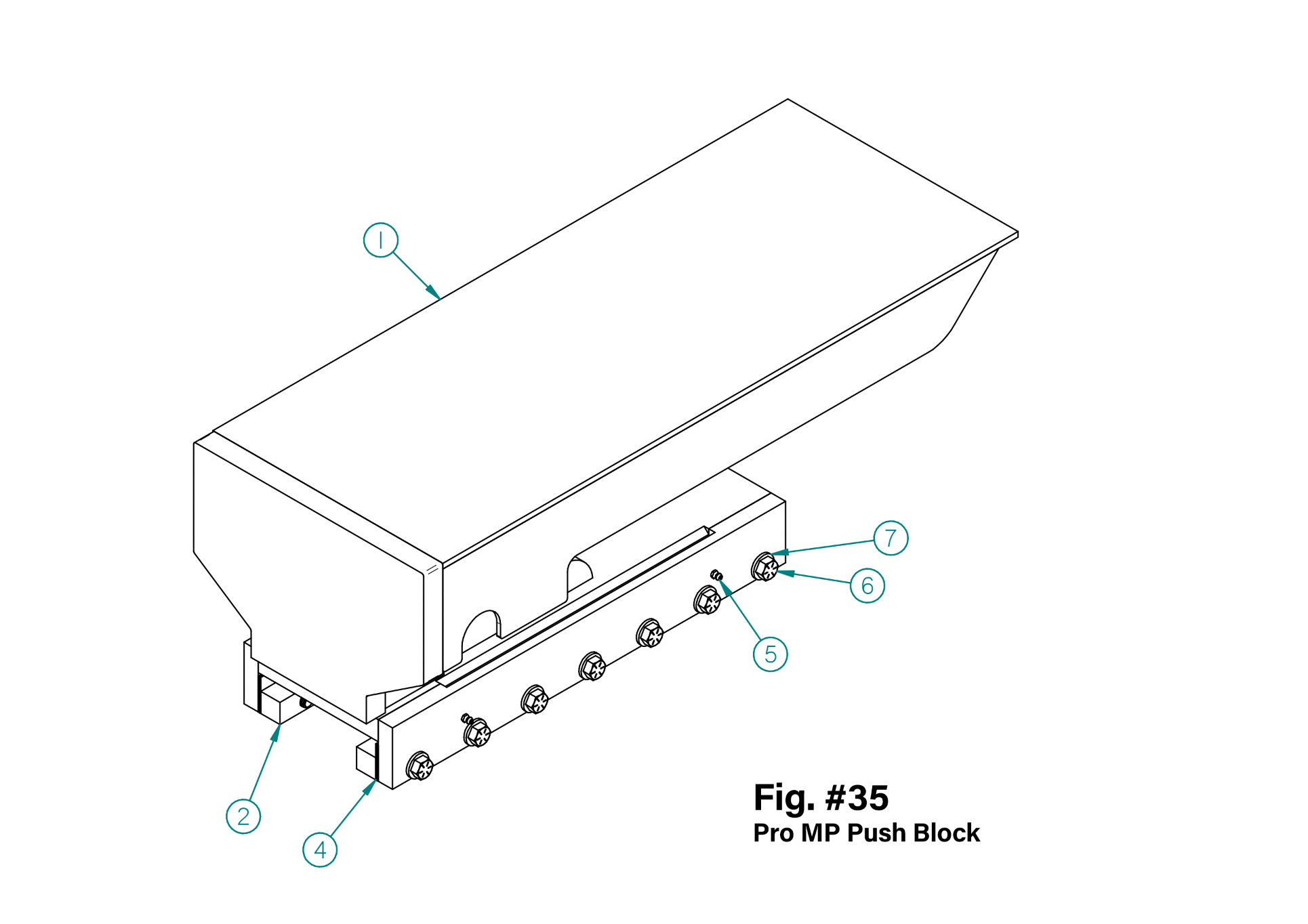

Figure 35 | MP Push Block
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0357 | Pro MP Push Block | 1 |
| 2 | 9000-0239 | 1x1x20.5 Wear Plate | 2 |
| 3 | 9000-0351 | 1.625"x20.5"x.125 Shim | 2 |
| 4 | 9001-0294 | 1.75"x20.5"x.0625" Shim | 4 |
| 5 | Grease Fitting 1/4 | 1/4 Grease Fitting | 8 |
| 6 | HH1/2x2.25 | HH1/2x2.25 | 14 |
| 7 | W1/2 | .5 Washer | 14 |

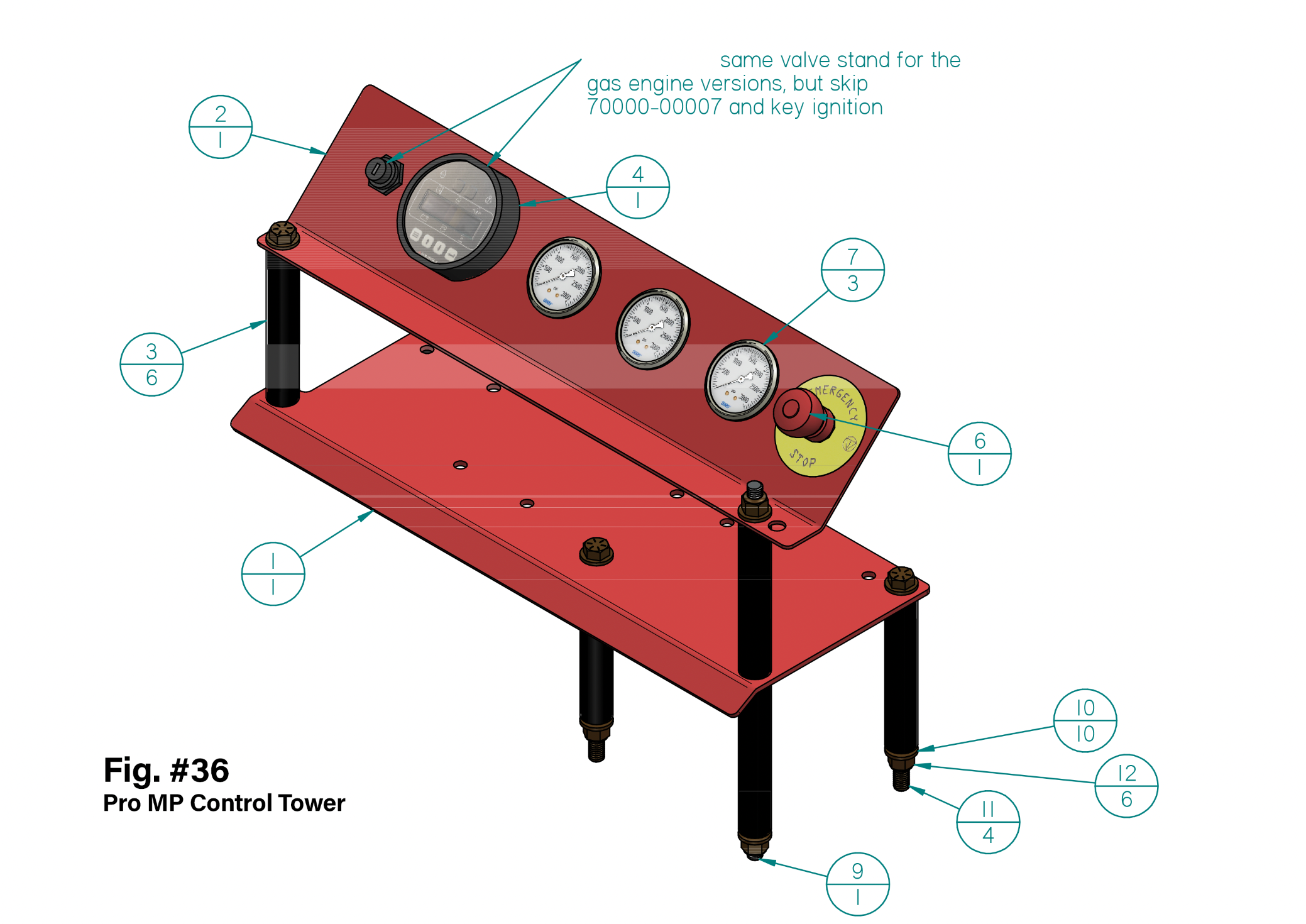

Figure 36 | MP Control Tower
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 9000-0356 | Diesel MP Valve Top Tower Plate | 1 |
| 2 | 9000-0151 | Pro HD Gauge Plate | 1 |
| 3 | 9000-0000 | Pro HD Valve Stand Tube | 6 |
| 4 | 70000-00007 | Hatz Control Panel Kit | 1 |
| 5 | Key Ignition, included with engine | 1 | |
| 6 | 60000-10039 | E-Stop | 1 |
| 7 | 20000-20024 | 5000 PSI Panel Gauge | 3 |
| 8 | 814-110 | #6 JIC M to #4 NPT F | 3 |
| 9 | 9000-0201 | Pro HD Gauge Plate Threaded Rod | 1 |
| 10 | W1/2 | .5 Washer | 10 |
| 11 | HH1/2x8 | HH1/2x8 | 4 |
| 12 | NN1/2 | .5 Lock Nut | 6 |
