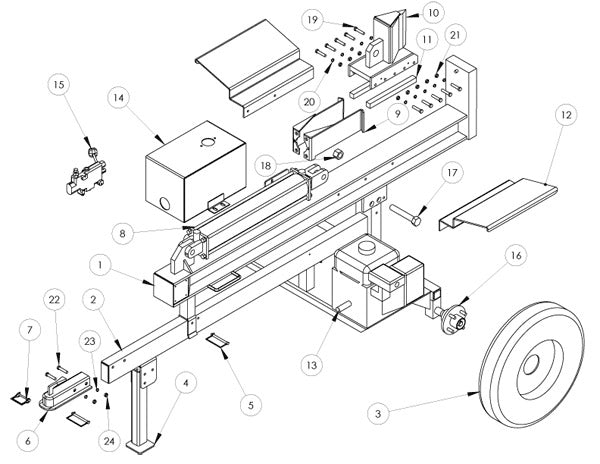

Parts Breakdown |
TW-HV2
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 020-007-1-W | TV-HV Top Frame | 1 |
| 2 | 020-007-2-W | TW-HV Bottom Frame | 1 |
| 3 | 90000-00004 | 12" Tires | 2 |
| 4 | 021-020-W | TW-HV2 Leg | 1 |
| 5 | 061-001 | Leg Pin | 2 |
| 6 | 90000-00000 | 2" Ball Coupler | 1 |
| 7 | 40000-10001 | Coupler Pin | 1 |
| 8 | 093-103 | 5 x 24 Cylinder (Fig 2) | 1 |
| 9 | 023-137 | TW-HV2 Strippers | 2 |
| 10 | 024-073-W | TW-HV Push Wedge | 1 |
| 11 | R-9010-0010 | HV Wear Plates | 1 |
| 12 | R-9010-0001 | HV Cradles | 2 |
| 13 | 041-102-A | TW-HV2 Motor (Fig 1) | 1 |
| 14 | 094-205-A | TW-HV Tank Assembly (Fig 4) | 1 |
| 15 | 104-101-A | LS-3000-1 Valve Assembly (Fig 5) | 1 |
| 16 | 082-100-A | 4 Bolt Hub (Fig 3) | 3 |
| 17 | 1-12 x 6 Bolt Grade 5 | 1 | |
| 18 | 1-12 Lock Nut Grade 5 | 1 | |
| 19 | 3/8-16x2 1/4 Bolts Grade 8 | 10 | |
| 20 | 3/8 Lock Washer Grade 5 | 10 | |
| 21 | 3/8-16 Nuts Grade 8 | 10 | |
| 22 | 7/16-14x3 Bolts Grade 5 | 2 | |
| 23 | 7/16 Lock Washer Grade 5 | 2 | |
| 24 | 7/16-14 Nuts Grade 5 | 2 | |

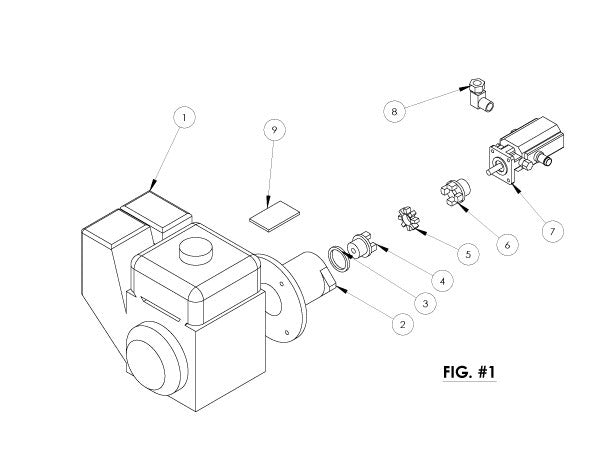

Figure 1 | Motor Assembly
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 70000-00004 | Honda GX-270 Engine | 1 |
| 2 | 10000-10004 | Medium Pump Bracket | 1 |
| 3 | 10000-11006 | 1" Love Joy Half | 1 |
| 4 | 10000-11008 | Spider | 1 |
| 5 | 10000-11003 | 1/2" Love Joy Half | 1 |
| 6 | 50000-20002 | 16 GPM Pump | 1 |
| 7 | 102-007 | 1/2" 90 Deg Swivel | 1 |
| 8 | 10000-12001 | Access Cover | 1 |

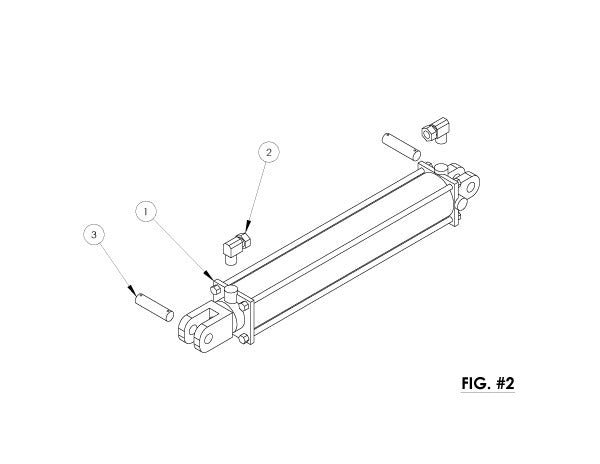

Figure 2 | Cylinder
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 093-103 | 5" x 24" Cylinder | 1 |
| 2 | 102-091 | 1/2" 90 Deg Swivel | 2 |
| 3 | 093-035 | 1 1/4" x 4" Pins | 2 |

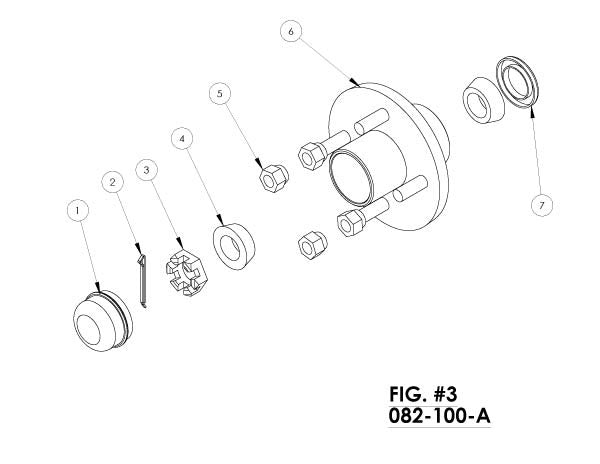

Figure 3 | 4 Bolt Hub
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 065-003 | Dust Cap | 1 |
| 2 | Cotter Pin | 1 | |
| 3 | 062-022 | 1" Castle Nut | 1 |
| 4 | 082-101 | Wheel Bearings | 2 |
| 5 | Lug Nuts | 4 | |
| 6 | 082-100 | 4 Bolt Hub | 1 |
| 7 | 061-106 | Dust Seal | 2 |
Figure 4 | Tank Sub-Assembly
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 094-205-W | Tank | 1 |
| 2 | 20000-20003 | Suction Strainer | 1 |
| 3 | 102-005 | 1 1/4" Street 90 | 1 |
| 4 | 083-124 | 1 1/4" x 1" Bushing | 1 |
| 5 | 102-034 | 1" Hose Barb | 1 |
| 6 | 205-105 | 1/2" Tank Plug | 2 |
| 7 | 20000-20039 | Filter Assembly | 1 |
| 8 | 20000-20038 | Intank Filter Element | 1 |
| 9 | 20000-20042 | Filter Gauge | 1 |
| 10 | 102-100 | 3/4" MB x 3/4" Hose Barb | 1 |
Figure 5 | Valve Assembly
| Part Number | Description | Quantity | |
|---|---|---|---|
| 1 | 50000-10003 | LS-3000-1 Valve | 1 |
| 2 | 102-007 | 1/2" 90 Deg Swivel | 3 |
| 3 | 083-125 | 3/4" x 1/2" Bushing | 1 |
| 4 | 102-014 | 3/4" Street 90 | 1 |
| 5 | 102-035 | 3/4" Hose Barb | 1 |
